Tappetino superficiale in fibra di carbonio per strato di rinforzo

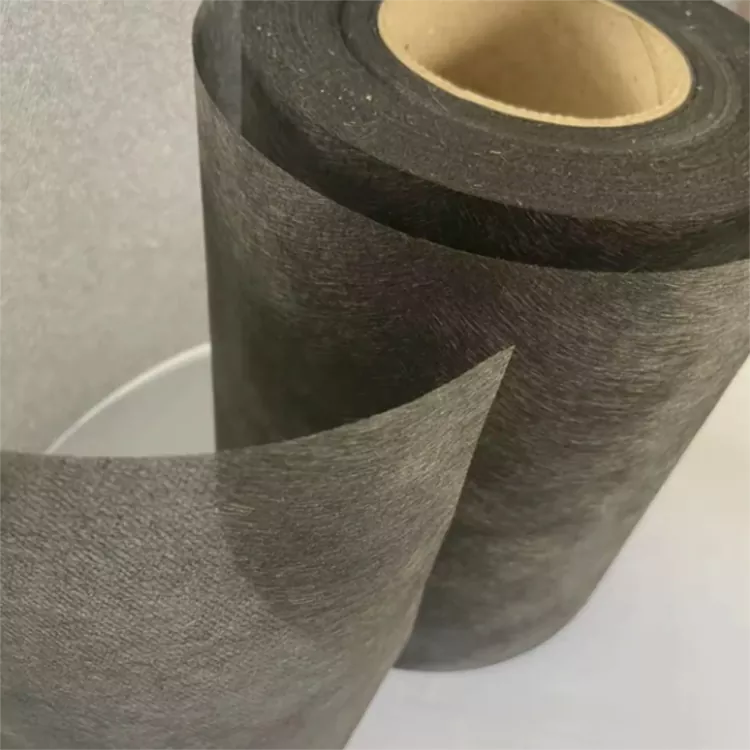

I tappetini superficiali in fibra di carbonio vengono utilizzati nei laminati compositi quando è richiesto uno strato distribuito di fibra di carbonio tagliata vicino alla superficie del laminato o tra gli strati di rinforzo. Il tappetino superficiale in fibra di carbonio per strato di rinforzo è un materiale non tessuto realizzato con fibre di carbonio tritate. Viene normalmente utilizzato insieme al rinforzo strutturale principale, con le specifiche del materiale selezionate in base alla costruzione del laminato, al sistema di resina e al processo di stampaggio.

Posizione del laminato

Un laminato composito può contenere tessuto di carbonio, fibra unidirezionale, fibra di vetro, materiale d'anima e resina in diverse combinazioni. Ogni strato ha una posizione e una funzione definite.

Una costruzione semplificata può essere organizzata come:

Strato superficiale/resina
↓
Tappetino di superficie in fibra di carbonio
↓
Rinforzo primario in fibra di carbonio o vetro
↓
Strati laminati centrali o aggiuntivi

Questa sequenza è solo un esempio. La posizione effettiva è determinata dal processo di progettazione e produzione della parte. Generalmente il materassino non viene utilizzato in sostituzione dell'armatura portante principale.

Struttura materiale

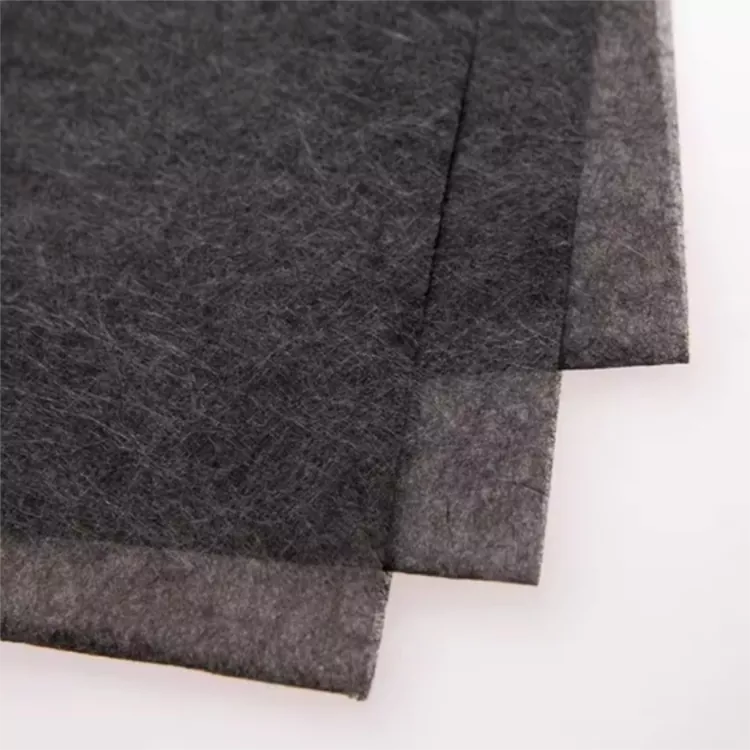

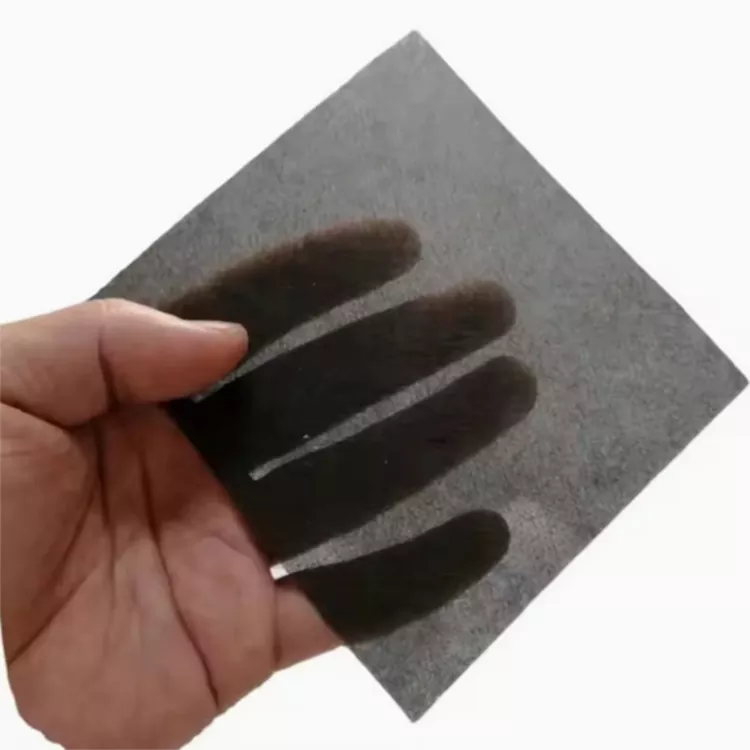

Il materiale è costituito da fibre di carbonio tritate distribuite in una struttura opaca in tessuto non tessuto. A differenza del tessuto di carbonio, le fibre non seguono una disposizione fissa di trama e ordito.

Questa struttura consente al materassino di coprire una superficie senza introdurre un'altra direzione definita delle fibre. Può anche adattarsi alle sezioni curve di una parte stampata, a seconda del peso superficiale, dello spessore e della geometria.

Il materiale può fungere da strato superficiale, strato di rinforzo secondario o strato di fibra di carbonio all'interno di un laminato multimateriale. Il suo contributo alla parte finita è determinato dalla quantità di fibra di carbonio aggiunta, dalla sua posizione nel laminato e dal rinforzo circostante.

Tappetino superficiale e rinforzo strutturale

I due materiali non dovrebbero essere scelti sulla stessa base. Il rinforzo strutturale viene normalmente specificato in base al carico, alla direzione delle fibre e alle proprietà meccaniche richieste. Un tappetino di superficie è più interessato alla copertura distribuita delle fibre, alla costruzione del laminato e ai requisiti superficiali locali.

Selezione del peso del tappetino

Il peso areale è uno dei parametri principali quando si specifica un tappetino in fibra di carbonio. È possibile utilizzare un materiale più leggero laddove è richiesto solo uno strato sottile e distribuito, mentre una specifica più pesante aggiunge più fibra di carbonio al laminato.

Il peso deve essere considerato insieme allo spessore e all'assorbimento di resina. Le specifiche richieste cambiano anche in base alla posizione del materassino, al numero di strati di rinforzo e allo spessore target del componente finito.

Yuruis fornisce più specifiche di peso areale anziché un peso fisso. I clienti possono fornire una specifica esistente, un disegno del laminato o un campione quando è necessario abbinare un peso specifico.

Una pratica sequenza di selezione è:

Peso areale → Spessore → Contenuto di resina → Posizione del laminato → Requisiti del pezzo finito

Specifica del materiale

Applicazioni tipiche

Il materiale è destinato a componenti compositi che incorporano uno strato distribuito di fibra di carbonio. La costruzione effettiva varia a seconda della geometria del pezzo, del sistema di rinforzo e del metodo di produzione.

Componenti automobilistici

Può essere incorporato in pannelli, coperture, alloggiamenti e parti composite interne selezionati in cui nel laminato è incluso uno strato di fibra di carbonio.

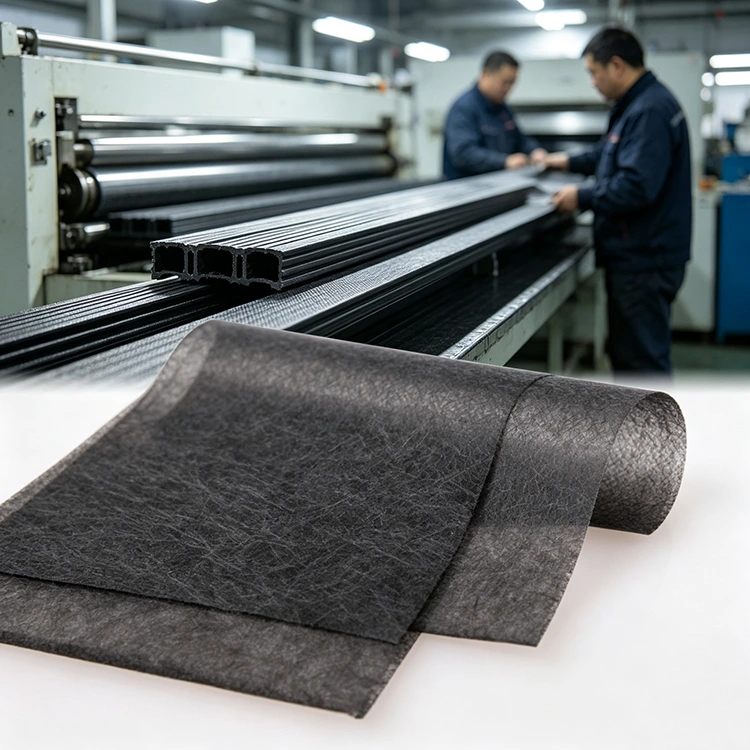

Parti composite industriali

I componenti stampati industriali possono combinare il tappetino con materiali di rinforzo intrecciati, unidirezionali o di altro tipo per costruire un laminato multistrato.

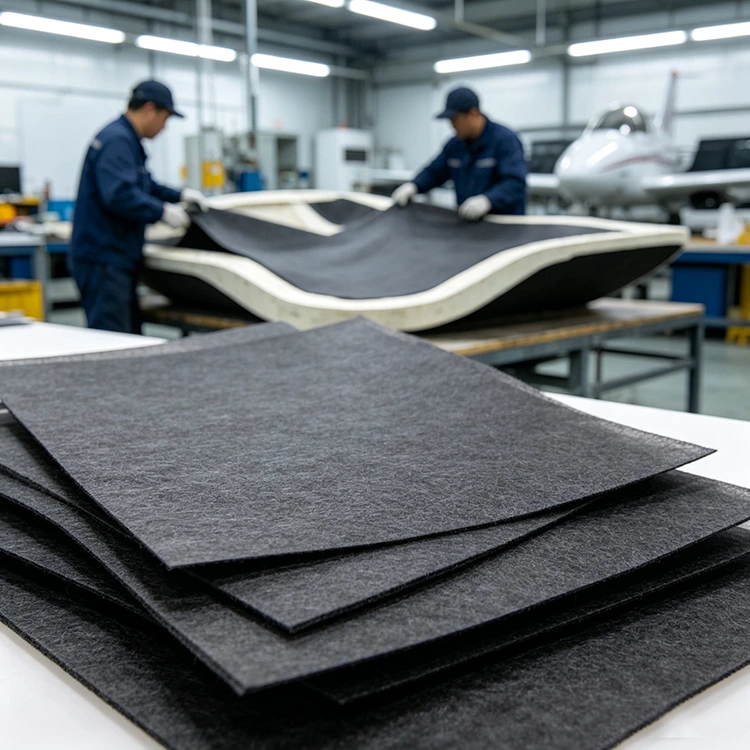

Pannelli e gusci CFRP

Per pannelli, coperture e strutture a guscio, la disposizione in tessuto non tessuto fornisce una copertura distribuita in fibra di carbonio senza aggiungere una direzione fissa della fibra intrecciata.

Prodotti FRP e CFRP

Il materassino può essere incorporato in strutture laminate FRP o CFRP dove i requisiti del materiale richiedono fibra di carbonio tagliata come uno degli strati di rinforzo.

Attrezzatura sportiva

Alcuni articoli sportivi compositi leggeri possono incorporare fibra di carbonio tagliata all'interno di un laminato multistrato. Il peso del materiale e la struttura richiesti dipendono dal componente finito.

Resina e Stampaggio

Il sistema di resina e il metodo di stampaggio influiscono sul modo in cui le fibre tagliate vengono incorporate nel laminato. Quando si specifica il materiale è necessario considerare la viscosità della resina, l'umidità, le condizioni di polimerizzazione e lo spessore del laminato finale.

Il tappetino può essere valutato con sistemi epossidici e altri sistemi di resina. La compatibilità deve essere verificata rispetto alla formulazione effettiva della resina anziché dedurre dal solo materiale in fibra.

Per l'infusione sotto vuoto, è necessario considerare il materiale insieme alla configurazione dell'infusione, al flusso di resina e alla sequenza completa del laminato. È possibile utilizzare una prova campione per verificare l'umidità, la movimentazione e il consolidamento prima della produzione regolare.

Fornitura e personalizzazione di Yuruis

Yuruis fornisce materiali compositi in fibra dal 2017. La sua gamma di prodotti comprende materiali in fibra di carbonio, roving in vetro E, tappetini in fibra di vetro e prodotti FRP.

L'attività di Taizhou, Jiangsu, comprende attrezzature per la formatura, il taglio e il collaudo, con una capacità produttiva dichiarata di materiali compositi di 2 milioni di m² all'anno.

Per una nuova specifica, i clienti possono fornire un disegno, un campione, la specifica del materiale esistente, il peso target o le dimensioni richieste. Queste informazioni possono essere utilizzate per determinare la configurazione del materiale e il formato di fornitura.

Per il tappetino di superficie in fibra di carbonio per lo strato di rinforzo, le larghezze standard includono 1 me 1,25 m. Larghezza, spessore, lunghezza e dimensioni possono anche essere discussi per una produzione personalizzata.

Domande frequenti

Cos'è un tappetino superficiale in fibra di carbonio?

È un tappetino non tessuto realizzato con fibre di carbonio tritate. In un laminato composito, può formare uno strato di fibra di carbonio distribuito vicino alla superficie o tra altri strati di rinforzo.

È un sostituto del tessuto in fibra di carbonio intrecciato?

No. I due materiali hanno strutture diverse. Il tessuto di carbonio intrecciato fornisce direzioni definite delle fibre, mentre il tappetino in fibra tagliata fornisce una disposizione più distribuita e viene normalmente utilizzato come strato aggiuntivo.

Quali pesi sono disponibili?

Sono disponibili più pesi areali. La selezione dipende dal contenuto di fibra di carbonio richiesto, dalla posizione del laminato, dallo spessore target e dai requisiti della parte finita.

La larghezza e lo spessore possono essere personalizzati?

SÌ. Le larghezze standard sono 1 me 1,25 m. Larghezza, spessore, lunghezza e dimensioni personalizzate possono essere discusse in base alle esigenze di produzione.

Può essere utilizzato con resina epossidica?

Sì, può essere valutato con sistemi epossidici e altre resine. La compatibilità e la bagnatura della resina devono essere confermate mediante test con la formulazione attuale.

È adatto per l'infusione sotto vuoto?

Può essere valutato per l'infusione sotto vuoto. Il risultato dipende dalla viscosità della resina, dalla configurazione dell'infusione, dalla sequenza del laminato e dallo spessore finito richiesto.

Può seguire superfici curve?

La struttura in fibra tagliata non tessuta può adattarsi a superfici modellate curve. La movimentazione effettiva dipende dal peso del materiale, dallo spessore e dalla geometria della parte.

Posso richiedere un campione prima della produzione in serie?

SÌ. I requisiti del campione possono essere discussi in base all'applicazione prevista, alle dimensioni, alle specifiche del materiale e al metodo di lavorazione.
