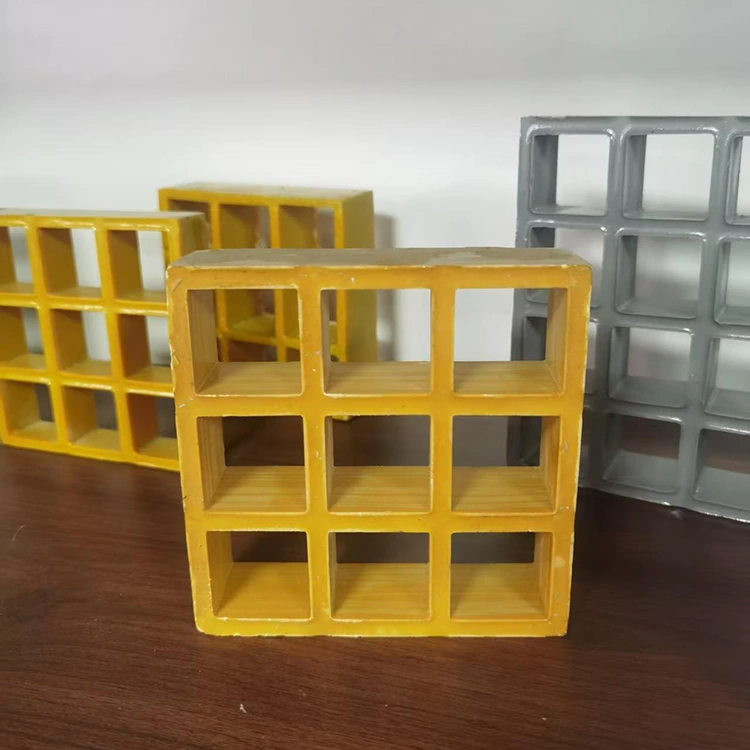

Grata in fibra di vetro FRP modellata per costruzione

I progetti di costruzione spesso richiedono che i grigliati facciano qualcosa di più che fornire una superficie calpestabile. Potrebbe essere necessario che il pannello debba accogliere drenaggio, ventilazione, aperture di accesso e diverse campate di supporto pur rimanendo compatibile con la struttura circostante. La griglia in fibra di vetro FRP stampata Yuruis Construction è prodotta integrando il rinforzo in fibra di vetro in una matrice di resina termoindurente e formando il pannello come un'unica struttura stampata. Questa costruzione lo rende adatto alla costruzione di piattaforme di servizio, coperture di trincee, gradini di scale, aree di accesso alle attrezzature e altre applicazioni a pavimento aperto.

Costruzione modellata e rinforzo integrato

Il metodo di produzione è una parte importante delle specifiche del prodotto. Lo stoppino in fibra di vetro viene incorporato nel sistema di resina durante lo stampaggio e la griglia viene formata con aperture di maglia e spessore del pannello definiti. A differenza delle griglie metalliche assemblate che dipendono dai singoli elementi e dalle loro connessioni, il pannello stampato ha una struttura integrata rinforzata con fibra di vetro attraverso la griglia.

Questa struttura consente inoltre di controllare durante la produzione il disegno della rete, lo spessore, la finitura superficiale e le dimensioni del pannello. Per i progetti di costruzione, queste variabili possono essere abbinate alla disposizione di supporto prevista e al layout di installazione anziché trattare allo stesso modo ogni applicazione di grigliato.

Componenti materiali e struttura funzionale

Rinforzo in fibra di vetro

Il rinforzo continuo in fibra di vetro è incorporato nella matrice di resina per formare la struttura strutturale del pannello stampato. La quantità e la disposizione dei rinforzi dipendono dalle specifiche del grigliato e dalle condizioni di carico previste.

Matrice di resina termoindurente

La resina lega il rinforzo in fibra di vetro al pannello finito e forma la matrice circostante. La scelta della resina può essere considerata in base all'umidità, alle condizioni chimiche e di servizio dell'installazione.

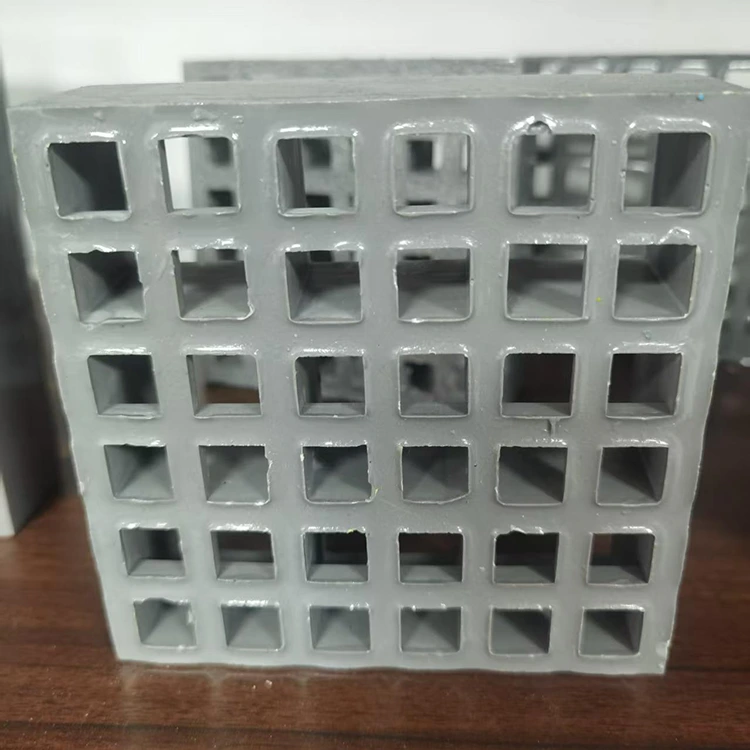

Apri profilo mesh

Le aperture sagomate permettono all'acqua, all'aria e alla luce di passare attraverso il pannello. Ciò rende utile un pavimento a griglia aperta in aree in cui è necessario considerare l'acqua stagnante, il drenaggio o la ventilazione nella disposizione del pavimento.

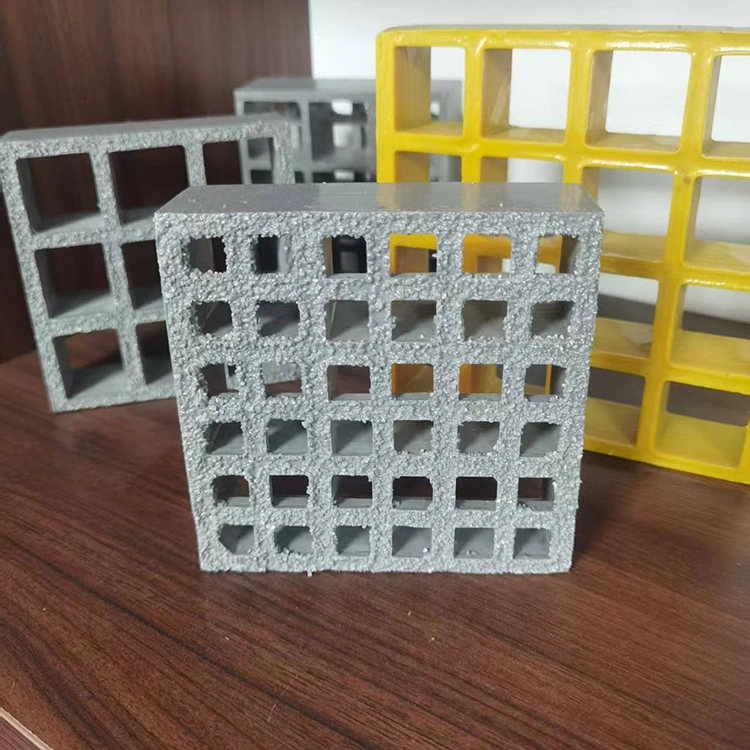

Finitura superficiale modellata

È possibile utilizzare una superficie antiscivolo laddove la superficie di calpestio potrebbe bagnarsi o contaminarsi con liquidi. Le specifiche della superficie appropriate devono essere selezionate in base all'ambiente di lavoro effettivo e ai requisiti di installazione.

Applicazioni per l'edilizia e le infrastrutture

La griglia in fibra di vetro FRP modellata per l'edilizia può essere fabbricata in diversi componenti all'interno di un progetto di costruzione o infrastruttura. Lo stesso formato base del pannello stampato può essere utilizzato per le aree di accesso, le sezioni di drenaggio e le strutture di manutenzione, mentre lo spessore finale, la maglia e le dimensioni vengono selezionati in base all'installazione.

Le applicazioni tipiche includono:

· Costruire piattaforme di servizi

· Drenaggio e coperture di trincee

· Gradini per scale

· Aree di accesso alle attrezzature

· Ripostigli

· Strutture per il trattamento delle acque

· Piattaforme per tetto e manutenzione

· Pavimenti di edifici industriali

· Aree con pavimentazione ventilata

· Sezioni di accesso pedonale

Per progetti contenenti diverse posizioni della griglia, l'utilizzo di un sistema di materiali coerente può anche semplificare le specifiche e la fabbricazione, a condizione che le condizioni di carico e supporto siano adatte al pannello selezionato.

Specifiche del grigliato basate sulle condizioni di carico e supporto

Lo spessore della griglia e la dimensione delle maglie non devono essere selezionati solo dalle dimensioni del pannello. Il carico previsto, la luce del supporto e la disposizione del supporto hanno un'influenza diretta sulle specifiche richieste, in particolare per piattaforme, pavimenti di accesso e coperture soggetti a traffico pedonale regolare o carichi di attrezzature.

Una sequenza pratica di specifica è:

Applicazione → Carica → Intervallo supporto → Apertura rete → Spessore → Resina → Dimensioni pannello

Ad esempio, una passerella di manutenzione supportata a intervalli relativamente brevi può richiedere una configurazione di pannelli diversa da una copertura di trincea o da una piattaforma industriale con una campata non supportata più lunga. Come configurazione di riferimento è possibile utilizzare una comune rete 38×38 mm, mentre all'interno della gamma di prodotti indicata sono disponibili spessori 25 mm, 30 mm, 38 mm, 40 mm e 50 mm.

La selezione finale deve essere verificata rispetto al carico effettivo, alla campata, alla disposizione del supporto e ai requisiti di progetto applicabili prima della produzione.

Configurazioni di griglia disponibili

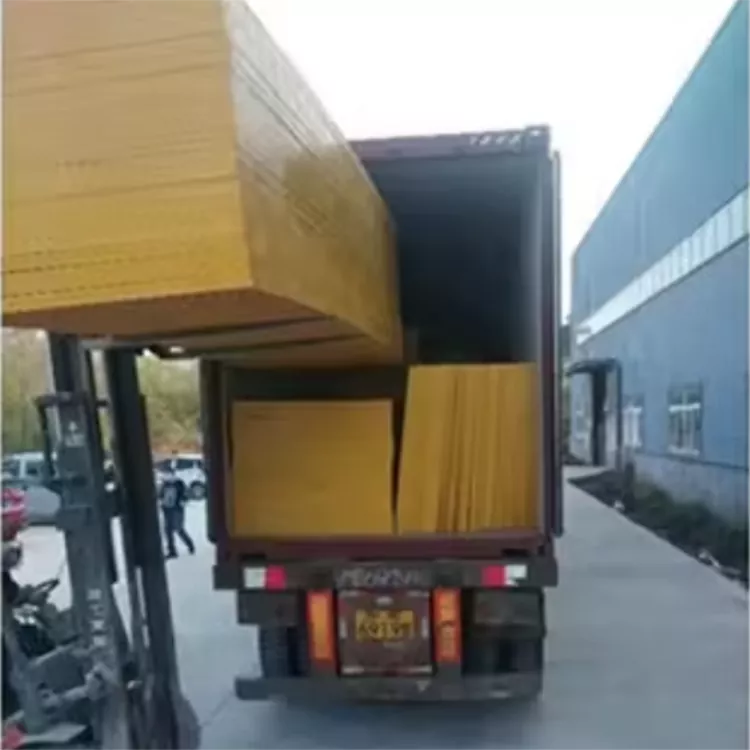

Fornitura di pannelli e realizzazione di progetti

I pannelli standard sono utili quando i distributori o gli appaltatori devono tenere in stock le dimensioni comuni dei grigliati e completare il taglio finale in loco. I pannelli tagliati a progetto possono essere più indicati quando il layout di installazione è già definito e occorre predisporre più aperture o sezioni irregolari prima della consegna.

Yuruis può lavorare da:

· Dimensioni del pannello

· Requisiti quantitativi

· Requisiti di mesh e spessore

· Disegni costruttivi

· Dimensioni di taglio

· Requisiti di apertura speciali

Questi dettagli sono particolarmente rilevanti quando la griglia deve essere posizionata attorno a tubazioni, colonne, scarichi, fondazioni di apparecchiature o altre strutture fisse. I requisiti di taglio e fabbricazione devono essere confermati prima della produzione in modo che i pannelli forniti corrispondano al layout di installazione.

Fornire informazioni per progetti di costruzione

Yuruis fornisce grigliati stampati in FRP in diversi spessori, configurazioni di maglia, colori e dimensioni dei pannelli. La capacità produttiva dichiarata è di circa 200.000 m² all'anno, supportando sia ordini di pannelli standard che quantità specifiche per progetto.

Per un preventivo tecnico, le informazioni di progetto più utili sono l'applicazione prevista, le dimensioni del pannello, l'apertura della rete, lo spessore, la quantità, la luce di supporto e qualsiasi disegno costruttivo disponibile. Questi dettagli forniscono una base più affidabile per soddisfare le specifiche del grigliato rispetto alla selezione di un pannello solo in base alle dimensioni.

Laddove l'installazione abbia definite aperture, forme insolite dei pannelli o particolari esigenze di taglio, è possibile rivedere disegni o schizzi quotati insieme alla quantità richiesta e alle condizioni di consegna.

Supporto per le specifiche dei grigliati in FRP per l'edilizia

Per un progetto di costruzione o di infrastruttura, le specifiche appropriate del grigliato dipendono da come il pannello verrà effettivamente installato e caricato. Yuruis può esaminare le informazioni disponibili sul progetto e aiutare a identificare la rete, lo spessore, le dimensioni dei pannelli e i requisiti di fabbricazione rilevanti prima della produzione.

Se il progetto dispone già di un disegno costruttivo o di un programma definito dei pannelli, fornire tali documenti insieme alla quantità richiesta e alla portata di supporto può rendere più preciso il processo di specifica e preventivo.

Richiedi un preventivo per grigliati specifici per il progetto

Invia il tuo disegno costruttivo, le dimensioni del pannello o i requisiti del progetto a Yuruis. La rete, lo spessore, le dimensioni di taglio e la quantità richieste possono quindi essere riviste in base all'installazione prevista.
