Grigliato in PRFV per Marciapiedi

Per i passaggi pedonali in ambienti industriali ed esterni, la griglia deve fornire una superficie di calpestio stabile consentendo allo stesso tempo il deflusso dell'acqua piovana, delle acque di lavaggio e di altri liquidi attraverso il pannello. Le specifiche del pannello devono inoltre corrispondere alla campata del supporto, al carico previsto e alle condizioni circostanti.

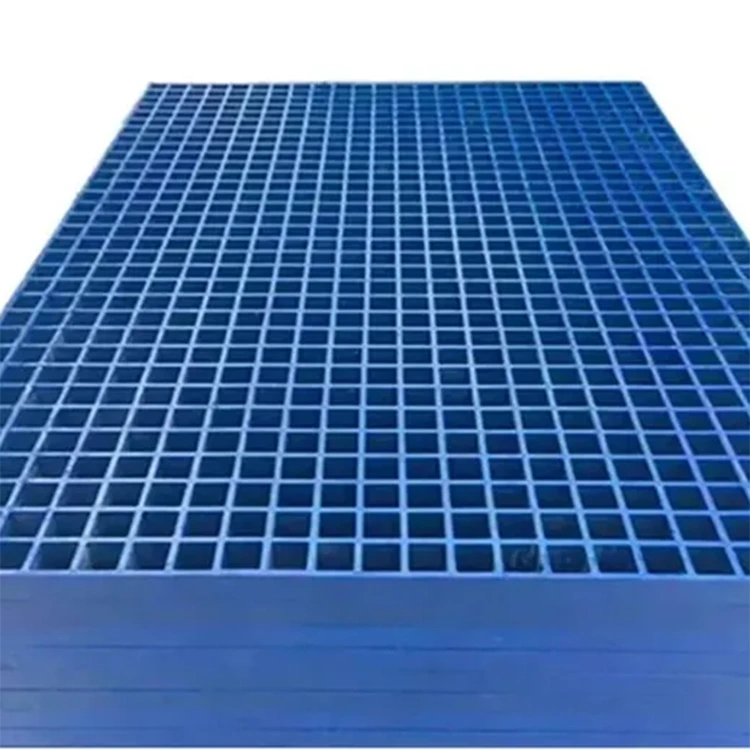

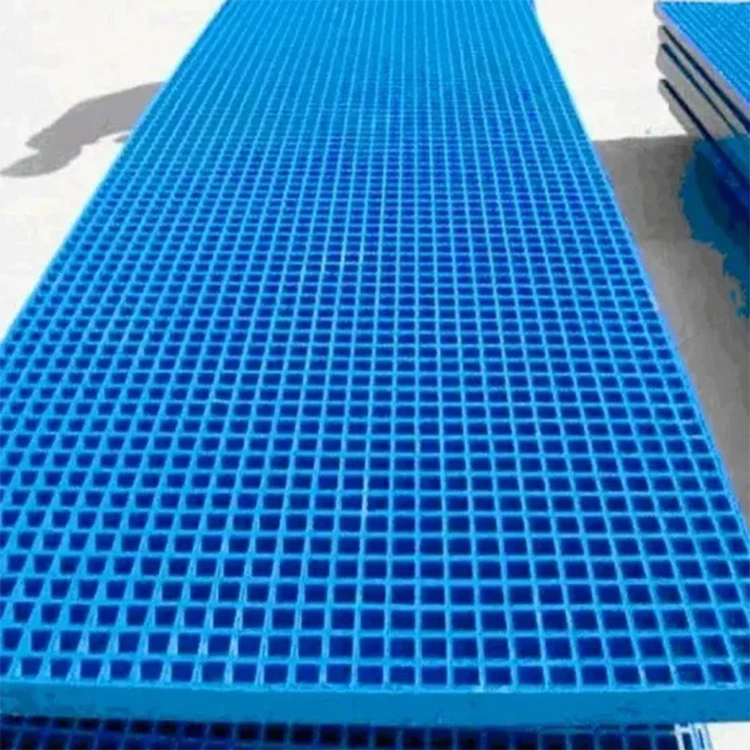

Questa griglia per marciapiedi in FRP utilizza un'apertura stampata di 38 × 38 mm e uno spessore del pannello di 25 mm. La struttura a griglia aperta supporta il drenaggio, mentre la struttura in FRP stampato fornisce un'alternativa non metallica alla tradizionale griglia in acciaio nelle aree in cui sono richiesti resistenza alla corrosione e isolamento elettrico.

Specifiche del prodotto

Considerazioni sulla superficie e sul drenaggio

La maglia aperta 38×38 mm permette all'acqua di passare attraverso il pannello invece di raccogliersi su una superficie solida e continua. Ciò è utile per i passaggi pedonali esposti alla pioggia, al lavaggio delle apparecchiature o all'acqua di processo. La struttura aperta consente il passaggio anche di sporco e piccoli detriti, anche se le effettive prestazioni di drenaggio dipendono dalla struttura portante e dalle condizioni del sito.

La superficie antiscivolo di Grado A specificata è destinata alle aree in cui i pedoni possono incontrare umidità. Per un'installazione particolare, i requisiti di trattamento superficiale e di resistenza allo scivolamento dovrebbero essere verificati rispetto alle condizioni d'uso piuttosto che fare affidamento esclusivamente sulle specifiche del grigliato.

Lo spessore di 25 mm fornisce la configurazione base del pannello mostrata nelle specifiche del prodotto. Lo spessore del pannello richiesto per un progetto dovrebbe essere determinato insieme alla campata del supporto e al carico di progetto.

Applicazioni in aree industriali ed esterne

Grigliato in PRFV per Marciapiedipuò essere utilizzato dove è richiesto l'accesso pedonale attorno ad attrezzature, sistemi di drenaggio o aree di manutenzione e dove si preferisce un materiale a griglia non metallico.

Le applicazioni tipiche includono impianti chimici e di trattamento delle acque reflue, impianti industriali, percorsi di servizio esterni, impianti elettrici e aree di costruzione. In questi ambienti, i fattori di selezione rilevanti possono includere l'esposizione a sostanze chimiche o acque reflue, umidità, distanza di camminata richiesta, condizioni di supporto e frequenza di accesso.

Per le aree elettriche, la specifica del prodotto elenca un isolamento elettrico di 10 kV e un valore di elettromagnetismo pari a 0. Queste cifre descrivono la specifica del prodotto fornita; gli ingegneri di progetto devono verificare l'installazione completa rispetto ai requisiti elettrici e agli standard applicabili prima dell'uso.

Come selezionare il pannello per una passerella

Le sole dimensioni del pannello non determinano se un grigliato è adatto ad un particolare passaggio pedonale. Quattro condizioni di progetto dovrebbero normalmente essere confermate prima dell'ordine.

Supporta l'intervallo e il caricamento

Per prima cosa verificare come verrà supportato il pannello e la distanza tra i supporti. I percorsi riservati ai pedoni, le piattaforme di manutenzione e le aree soggette a carichi occasionali di attrezzature possono avere requisiti di carico diversi. Lo spessore e la configurazione del pannello devono pertanto essere selezionati in base alla luce e al carico effettivi.

Ambiente operativo

Successivamente identificare il mezzo circostante. L'acqua piovana esterna, le acque reflue, i prodotti chimici di processo e gli ambienti contenenti sale possono porre esigenze diverse al sistema di resina. Il tipo di resina FRP difeniletere indicato deve essere controllato rispetto alle condizioni chimiche e di temperatura dell'installazione.

Dimensioni e accesso del pannello

I pannelli standard possono essere tagliati per l'installazione, mentre dimensioni e forme personalizzate possono essere discusse per i layout del progetto. I pannelli rimovibili possono essere utili anche quando è necessario l'accesso a canali di drenaggio, trincee o attrezzature sotto la passerella.

Requisiti di superficie

Laddove la passerella è regolarmente esposta all'acqua o a operazioni di pulizia, è necessario considerare la resistenza allo scivolamento insieme al drenaggio. La prestazione antiscivolo di Grado A specificata fornisce un punto di riferimento per questo modello, mentre il requisito finale dovrebbe essere determinato dalle condizioni del sito.

Altri usi dello stesso grigliato stampato

La stessa costruzione di pannelli stampati può essere applicata a più marciapiedi pedonali. A seconda della disposizione dei supporti e delle condizioni di carico, il grigliato può essere utilizzato anche per percorsi di servizio, piattaforme di manutenzione, coperture di trincee, pannelli di ponti, gradini di scale, aree di drenaggio e pavimentazioni industriali.

Queste applicazioni non devono essere trattate come specifiche intercambiabili. Un pannello utilizzato sopra una trincea di drenaggio, ad esempio, può avere requisiti di campata e carico diversi da quelli di un passaggio pedonale. Disegni di progetto, dimensioni e informazioni di carico sono quindi utili per confermare la configurazione appropriata.

Elaborazione e spedizione

Yuruis fornisce servizi di stampaggio, taglio e saldatura per ordini di grigliati che richiedono ulteriore lavorazione prima dell'installazione. È possibile preparare dimensioni e forme personalizzate dei pannelli in base ai requisiti del progetto.

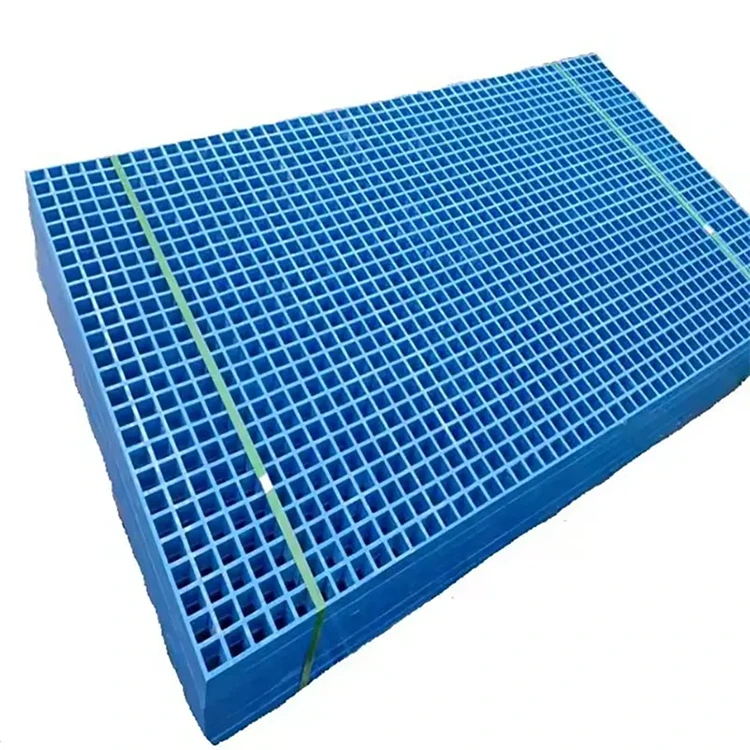

La griglia finita viene imballata su vassoi per il trasporto. Per ordini personalizzati, le dimensioni dei pannelli, i requisiti di lavorazione e le modalità di imballaggio possono essere confermati prima della produzione in modo che i pannelli consegnati corrispondano al piano di installazione.

Domande frequenti

Che dimensione di maglia utilizza questo modello?

Questo modello utilizza una rete stampata 38×38 mm. Lo spessore del pannello specificato per questo modello è 25 mm.

Questa griglia è adatta per camminamenti esterni bagnati?

È progettato con una struttura a griglia aperta per il drenaggio e ha una specifica antiscivolo dichiarata di grado A. Per una specifica installazione esterna, prima della scelta è necessario verificare la campata del supporto, il carico, la disposizione del drenaggio e l'esposizione ambientale.

Quali dimensioni standard dei pannelli sono disponibili?

Le specifiche comuni includono 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm e 1524 × 4010 mm.

I pannelli possono essere tagliati alla dimensione della passerella richiesta?

SÌ. È disponibile il taglio e le dimensioni e le forme personalizzate dei pannelli possono essere discusse in base al layout di installazione.

Quali colori sono disponibili?

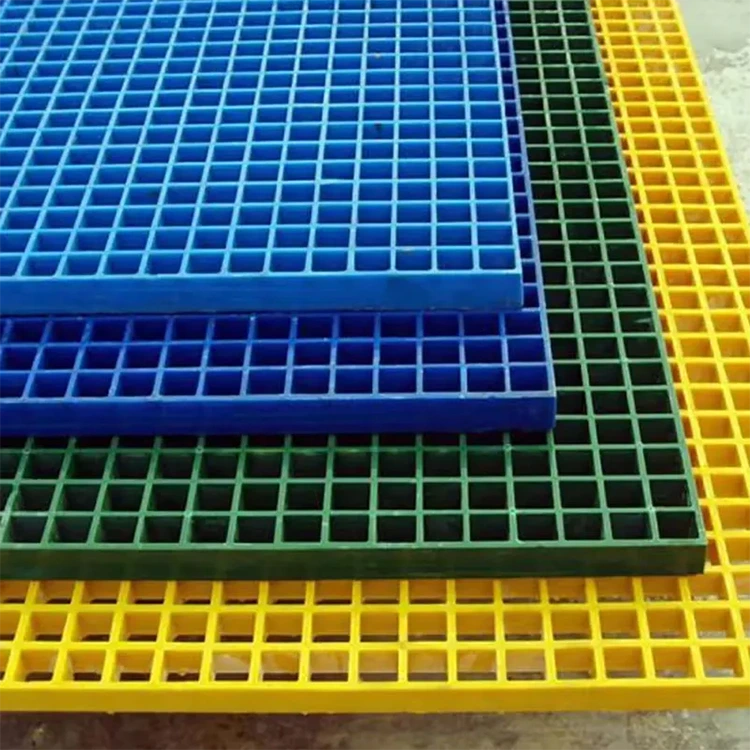

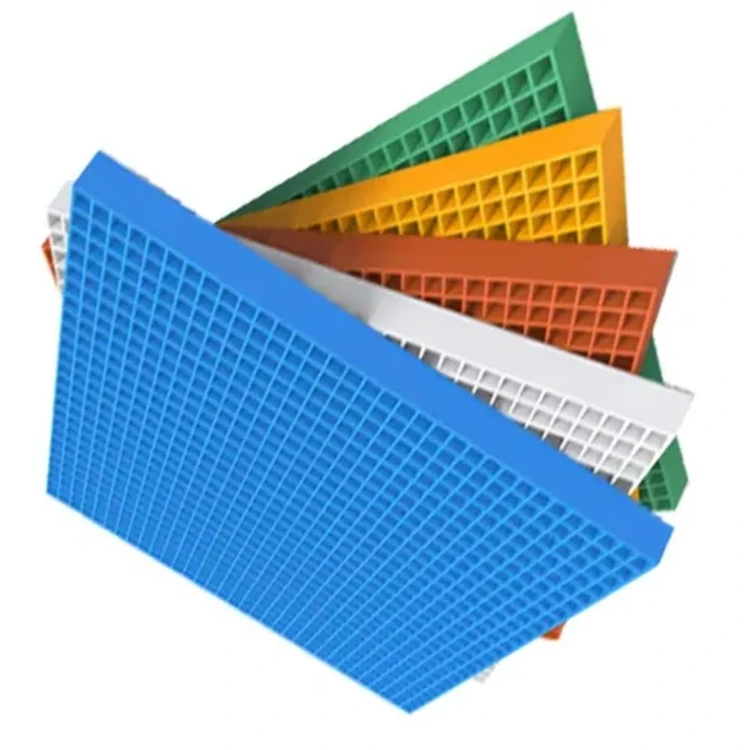

I colori elencati includono giallo, rosso, verde, blu e bianco. È inoltre possibile discutere i requisiti di colore personalizzati per gli ordini di progetto.

La griglia fornisce isolamento elettrico?

La specifica fornita elenca l'isolamento elettrico da 10 kV. L'installazione completa deve essere valutata in base ai requisiti elettrici, alle condizioni operative e agli standard di progetto applicabili.

È possibile utilizzare questa griglia per applicazioni diverse dai marciapiedi?

SÌ. A seconda della struttura di supporto e delle condizioni di carico, il grigliato stampato può essere lavorato anche per percorsi di servizio, piattaforme di manutenzione, coperture di trincee, gradini di scale, aree di drenaggio e pavimentazioni industriali.
