Tessuto preimpregnato 3K UD e fibra di carbonio bidirezionale

Il tessuto prepreg in fibra di carbonio 3K UD e bidirezionale combina il rinforzo in fibra di carbonio 3K con una matrice di resina preimpregnata in due diverse disposizioni di fibre. La costruzione UD concentra le fibre continue principalmente lungo una direzione, mentre la costruzione bidirezionale fornisce rinforzo lungo due direzioni principali. La scelta tra loro è principalmente legata al percorso del carico, alla struttura laminata e alla geometria della parte composita finita.

Per i produttori di compositi questa distinzione è più importante della sola designazione 3K. Un componente con un carico dominante di trazione, flessione o assiale può trarre vantaggio da un laminato costruito attorno a una direzione delle fibre definita, mentre un pannello o un guscio soggetto a carichi in due direzioni può richiedere una disposizione di rinforzo più bilanciata.

Costruzione in fibra UD e bidirezionale

Con la costruzione UD, le fibre di carbonio continue sono concentrate principalmente lungo una direzione. Ciò rende il materiale adatto per componenti in cui la progettazione tecnica prevede un chiaro percorso di carico primario, come alberi, travi, aste e sezioni strutturali allungate.

La costruzione bidirezionale fornisce rinforzo in due direzioni principali. Può essere preso in considerazione per pannelli, coperture, alloggiamenti e altri componenti in cui il laminato deve trasportare carichi su due assi anziché prevalentemente lungo una direzione.

La disposizione delle fibre non determina di per sé le prestazioni del pezzo finito. Il tipo di fibra, la frazione volumetrica della fibra, il sistema di resina, l'orientamento del laminato, il numero di strati, le condizioni di consolidamento e indurimento contribuiscono tutti alle proprietà finali del composito.

Cosa significa 3K?

La designazione 3K si riferisce a una fibra di carbonio contenente circa 3.000 filamenti individuali. Descrive la dimensione del fascio di fibre piuttosto che un grado di resistenza specifico.

Per la selezione del materiale, il 3K dovrebbe quindi essere considerato insieme al grado di fibra di carbonio, al sistema di resina e alla costruzione di rinforzo. Un tow 3K può essere utilizzato in diverse architetture laminate e le proprietà finali del composito dipendono da come il rinforzo è orientato, consolidato e polimerizzato.

Questa distinzione è particolarmente rilevante quando si confrontano materiali UD e bidirezionali. La designazione 3K identifica il traino di fibre, mentre la costruzione UD o bidirezionale descrive il modo in cui il rinforzo è disposto all'interno del preimpregnato.

Informazioni sul materiale

Selezione della direzione della fibra

Per il tessuto prepreg 3K UD e bidirezionale in fibra di carbonio, la prima domanda pratica è come si prevede che il componente finito sopporti il ​​suo carico. Il rinforzo deve essere disposto in modo tale che il laminato fornisca materiale laddove il progetto lo richiede, anziché selezionare una costruzione UD o bidirezionale basata solo sull'aspetto del tessuto.

Costruzione dell'UD

Il rinforzo UD è comunemente considerato per alberi, aste, travi e altre parti allungate con una direzione di carico primaria definita. Ulteriori strati fuori asse possono essere incorporati in un laminato quando il componente necessita di rinforzo anche attraverso le direzioni secondarie.

Costruzione bidirezionale

Il rinforzo bidirezionale può essere preso in considerazione per pannelli, coperture, alloggiamenti e altre parti in cui i carichi o i requisiti di rigidità si estendono lungo due direzioni principali. L'effettivo equilibrio tra le due direzioni dipende dalla struttura del materiale e dal programma del laminato.

Design in laminato

La costruzione del preimpregnato dovrebbe essere valutata come parte del laminato completo piuttosto che come un foglio isolato. L'orientamento delle fibre, la sequenza degli strati, lo spessore, il contenuto di resina e le condizioni di consolidamento influenzano il modo in cui i carichi vengono trasferiti attraverso il composito finito.

Applicazioni tipiche

Il materiale può essere preso in considerazione per componenti compositi dove sono richiesti rinforzo direzionale e contenuto di resina controllato. La costruzione adatta dipende dalla geometria del pezzo, dalle condizioni di carico, dal metodo di stampaggio e dallo spessore del laminato richiesto.

Attrezzatura sportiva

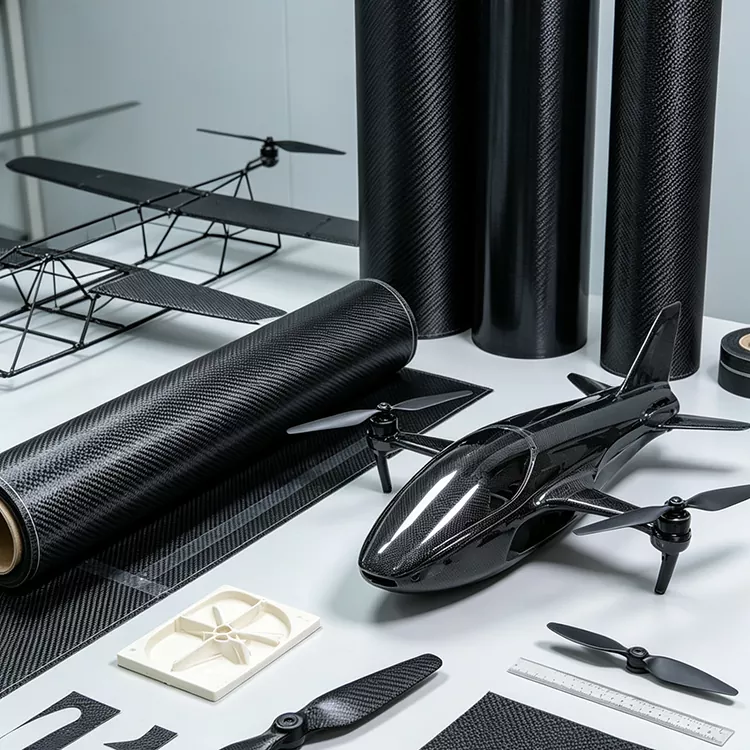

Il materiale può essere utilizzato in strutture sportive leggere dove rigidità, comportamento a fatica e massa sono considerazioni di progettazione importanti. Le potenziali applicazioni includono aste da golf, componenti di biciclette, strutture di racchette, paddle e altre parti composite stampate.

Componenti automobilistici

Le applicazioni automobilistiche possono includere pannelli leggeri, componenti di rinforzo, parti strutturali selezionate e componenti orientati alle prestazioni. La costruzione UD può essere presa in considerazione laddove la parte ha un percorso di carico primario definito, mentre il rinforzo bidirezionale può essere utilizzato laddove è richiesto il supporto su due assi.

Parti composite industriali

Le applicazioni industriali possono includere pannelli, alloggiamenti, staffe, travi, aste e componenti di apparecchiature leggere. La costruzione preferita dipende dal fatto che il componente abbia una direzione di carico dominante o richieda rinforzo su più direzioni.

Apparecchiature elettroniche

Per alloggiamenti di apparecchiature e componenti strutturali selezionati, la fibra di carbonio può fornire peso ridotto e supporto strutturale. Poiché la fibra di carbonio è elettricamente conduttiva, l'isolamento elettrico e i requisiti elettromagnetici devono essere considerati come parte della progettazione completa dell'assieme.

Selezione dei materiali prima della produzione

Per un nuovo progetto composito, il materiale dovrebbe essere specificato in base al componente e al processo di produzione anziché solo in base al nome del prodotto. Le informazioni importanti includono la struttura della fibra richiesta, il sistema di resina, la larghezza, lo spessore, il programma del laminato e il metodo di stampaggio.

Per le parti UD, la direzione primaria delle fibre deve essere identificata insieme a qualsiasi rinforzo fuori asse richiesto. Per le parti bidirezionali, è necessario confermare il bilanciamento del rinforzo richiesto e l'orientamento degli strati. Questi dettagli aiutano a determinare se le specifiche del materiale sono coerenti con il percorso di carico previsto.

Anche i requisiti di resina dovrebbero essere confermati prima della produzione. Poiché si tratta di un materiale preimpregnato, il sistema di resina e il contenuto di resina influiscono sulle condizioni di manipolazione, stoccaggio, stampaggio e indurimento. Laddove il materiale venga integrato in un processo di produzione esistente, è possibile utilizzare come riferimento gli attuali parametri di lavorazione o le specifiche del materiale del cliente.

Domande frequenti

Cos'è il preimpregnato in fibra di carbonio 3K UD?

Si tratta di un preimpregnato che utilizza rinforzi in fibra di carbonio 3K disposti prevalentemente in una direzione e combinati con una matrice di resina prima dello stampaggio. È adatto per parti composite in cui il rinforzo deve seguire una direzione di carico definita.

Qual è la differenza tra fibra di carbonio UD e bidirezionale?

UD posiziona la maggior parte delle fibre continue lungo una direzione primaria. La costruzione bidirezionale fornisce rinforzo in due direzioni principali. La scelta dipende dalle condizioni di carico, dalla geometria della parte e dal design del laminato del componente finito.

Il materiale contiene già resina?

SÌ. Si tratta di un materiale preimpregnato, ovvero il rinforzo in fibra di carbonio è già stato combinato con una matrice in resina. Il sistema di resina specifico e il contenuto di resina devono essere confermati per la specifica selezionata.

3K è uguale al grado di resistenza?

Il numero 3K descrive il numero approssimativo di filamenti del cavo in fibra di carbonio. Le prestazioni finali del composito dipendono anche dal tipo di fibra, dal sistema di resina, dalla frazione volumetrica della fibra, dall'orientamento del laminato e dalle condizioni di polimerizzazione.

Il materiale può essere personalizzato?

SÌ. Yuruis fornisce produzione su ordinazione e può discutere di dimensioni, larghezza e altri requisiti di progetto personalizzati in base all'applicazione prevista e al processo di produzione.

Quali industrie utilizzano questo tipo di preimpregnato?

Le applicazioni possono includere attrezzature sportive, componenti automobilistici e parti composite industriali. Strutture selezionate di apparecchiature elettroniche possono anche utilizzare compositi in fibra di carbonio quando i requisiti materiali ed elettrici sono compatibili con l'applicazione.

Quali informazioni devo fornire quando richiedo un preventivo?

Fornire la larghezza, lo spessore, la struttura della fibra, i requisiti di resina, l'applicazione, il metodo di stampaggio e la quantità stimata richiesti aiuterà a determinare le specifiche appropriate. Per le parti strutturali, può essere utile anche un disegno o una scheda laminata per confermare l'orientamento richiesto delle fibre.
