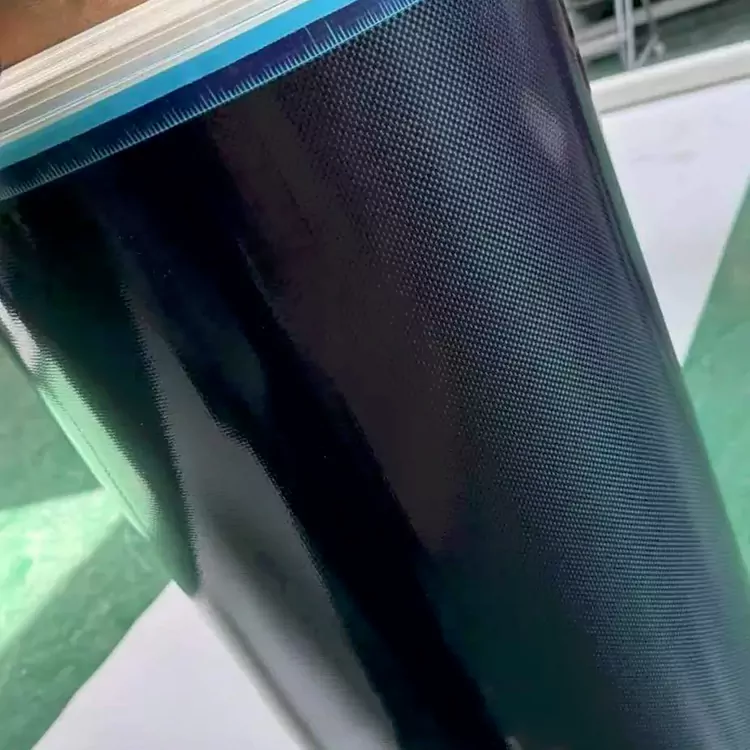

Fibra di carbonio preimpregnata a bassa densità

La fibra di carbonio prepreg a bassa densità è progettata per parti composite in cui il peso del rinforzo deve essere considerato insieme alle prestazioni strutturali richieste. Il materiale combina il rinforzo in fibra di carbonio con una matrice di resina preimpregnata, consentendo ai produttori di controllare l'orientamento delle fibre, lo spessore del laminato e il contenuto di resina durante la stratificazione del composito. Può essere preso in considerazione per attrezzature sportive leggere, componenti automobilistici e parti industriali selezionate in cui la riduzione della massa del pezzo finito è parte dei requisiti di progettazione.

Il termine "bassa densità" dovrebbe essere considerato a livello di laminato e componente piuttosto che come indicazione a sé stante delle prestazioni della parte finale. Il composito finito contiene anche resina e il suo peso dipende dalla struttura della fibra, dal contenuto di resina, dallo spessore del laminato, dal metodo di stampaggio e dalla geometria del componente.

Perché il peso dei rinforzi è importante nella progettazione composita

Quando un componente composito viene riprogettato per ridurne il peso, il rinforzo è solo una parte del calcolo ingegneristico. Il produttore deve anche considerare la quantità di materiale necessaria per ottenere la rigidità, la resistenza e la stabilità dimensionale richieste.

Un confronto utile deve quindi guardare oltre il materiale in fibra di carbonio in sé e considerare il laminato finito. L'orientamento delle fibre, la frazione volumetrica delle fibre, il contenuto di resina, la disposizione degli strati e le condizioni di polimerizzazione possono tutti influenzare il peso finale e il comportamento meccanico del componente.

A seconda del design del laminato, i compositi in fibra di carbonio possono fornire una combinazione di:

· Peso strutturale ridotto

· Elevata forza specifica

· Elevata rigidità specifica

· Resistenza alla fatica

· Stabilità dimensionale

· Caratteristiche di smorzamento delle vibrazioni

· Resistenza alla corrosione

Queste caratteristiche possono essere rilevanti quando il componente finito deve rimanere strutturalmente funzionale senza aggiungere massa inutile. Nella produzione pratica, la riduzione del peso è determinata dal design completo del componente piuttosto che dal solo nome del materiale.

Costruzione del tessuto e design del laminato

Bassa densità non significa che ogni componente debba utilizzare la stessa struttura di rinforzo. Lo stile del tessuto deve essere selezionato in base alla geometria della parte, al drappeggio richiesto, alla direzione del carico e al processo di stampaggio.

Il materiale fornito può essere considerato in diverse costruzioni, tra cui tinta unita, twill e altri stili specificati. Queste costruzioni influenzano il modo in cui il rinforzo si comporta durante la stratificazione e il modo in cui si adatta alla superficie del componente.

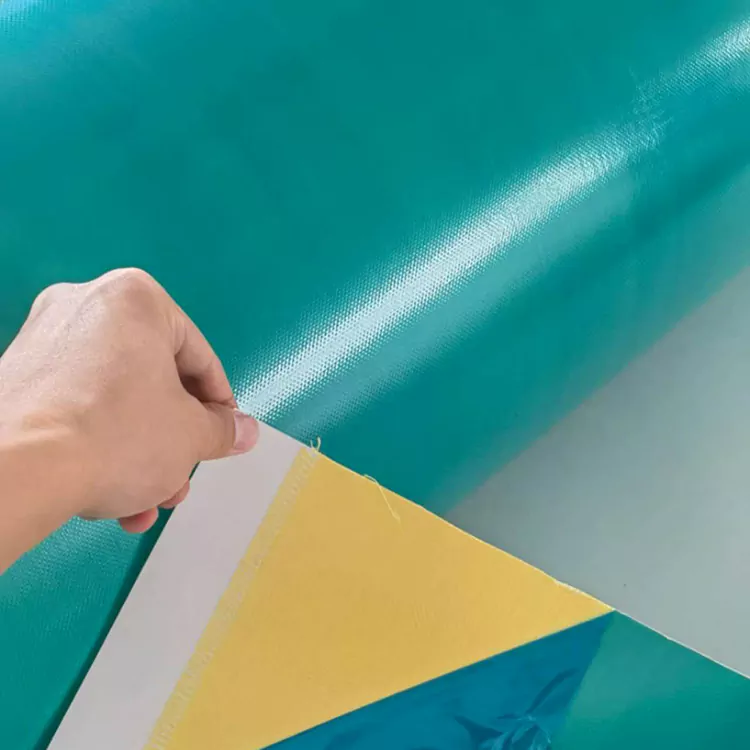

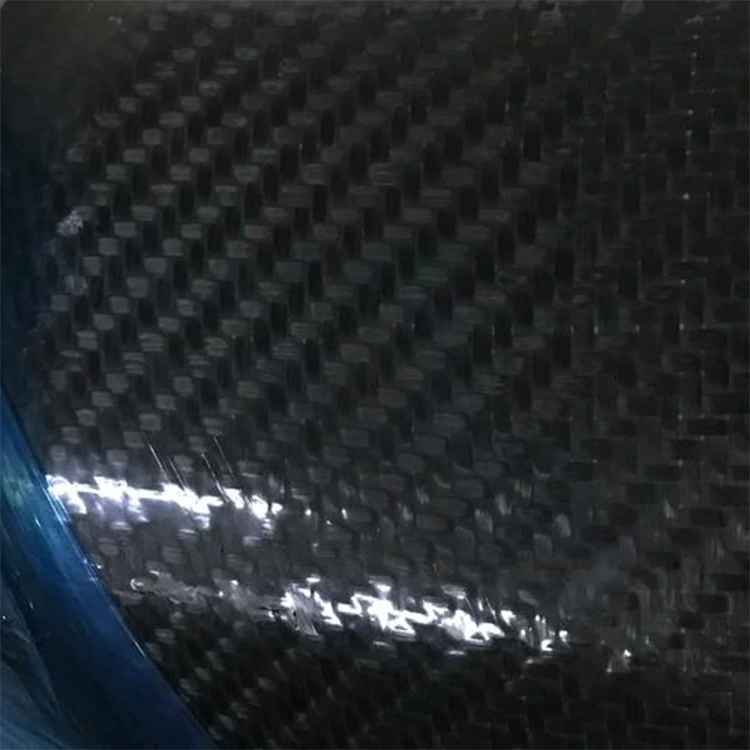

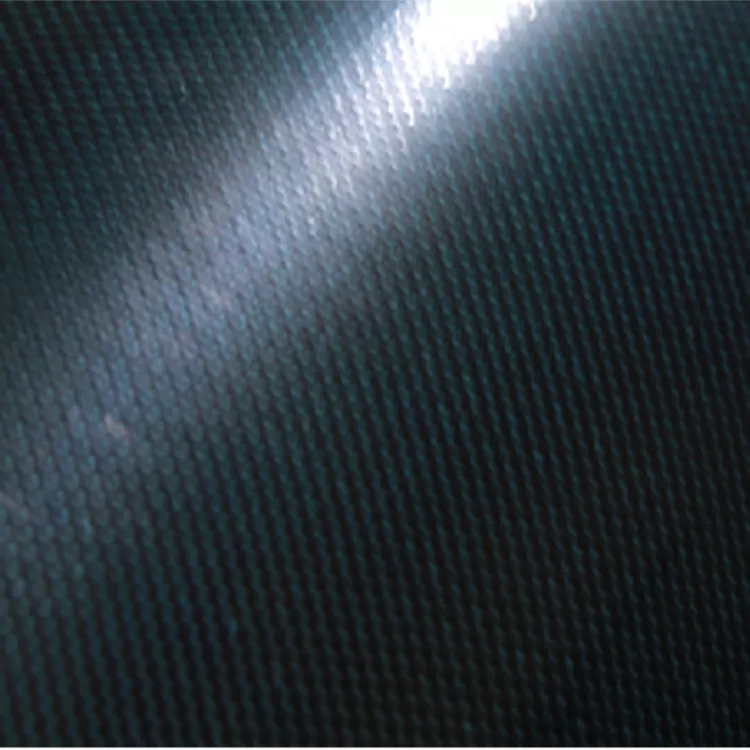

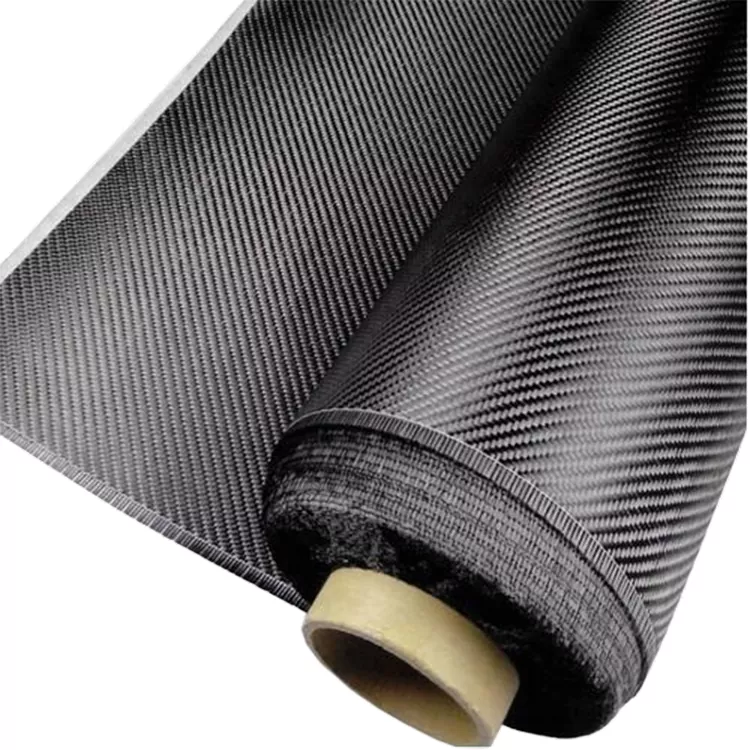

La costruzione semplice può essere presa in considerazione laddove è richiesta una struttura del tessuto regolare e stabile. La costruzione in twill può essere più adatta per parti con superfici curve o più complesse a causa delle sue caratteristiche di drappeggio. Laddove il componente abbia una direzione del carico primaria chiaramente definita, si può invece prendere in considerazione un'armatura unidirezionale.

La struttura del tessuto dovrebbe quindi essere scelta insieme al programma del laminato. Una parte leggera richiede comunque un rinforzo sufficiente nelle direzioni in cui il componente trasporta il carico.

Per lo sviluppo OEM, Yuruis può discutere lo stile, la larghezza, il peso, lo spessore del tessuto richiesti, il contenuto di resina e le condizioni di lavorazione prima della produzione.

Dove è possibile utilizzare il preimpregnato leggero

Attrezzatura sportiva

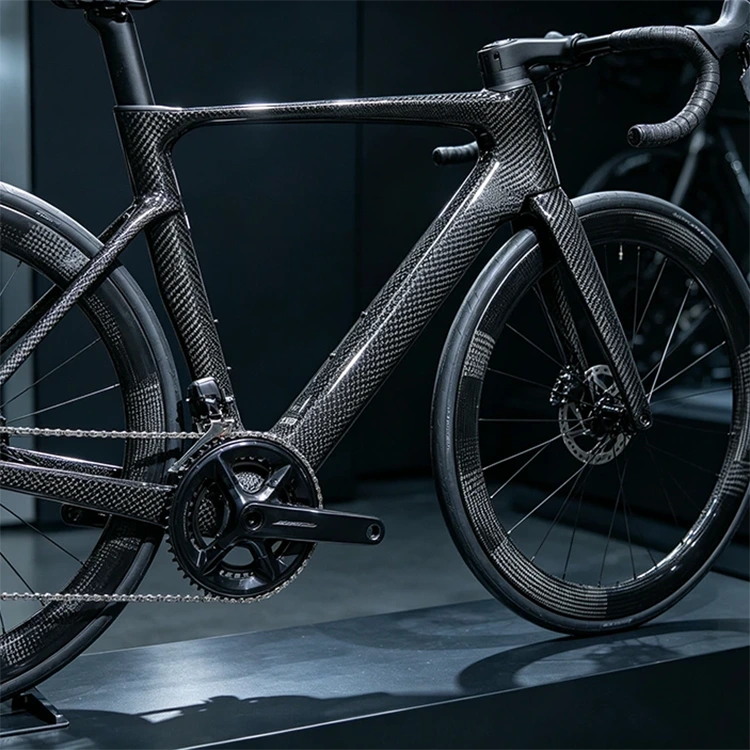

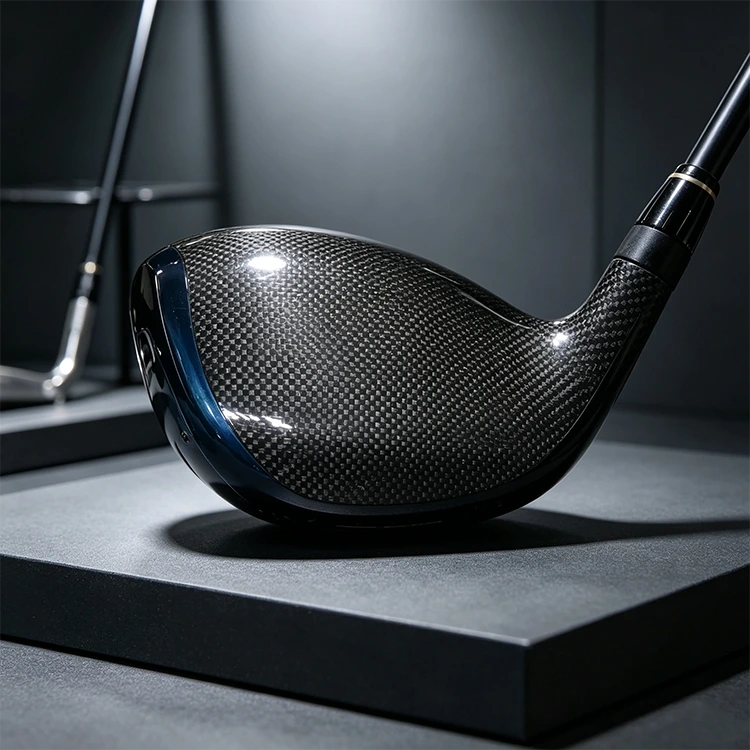

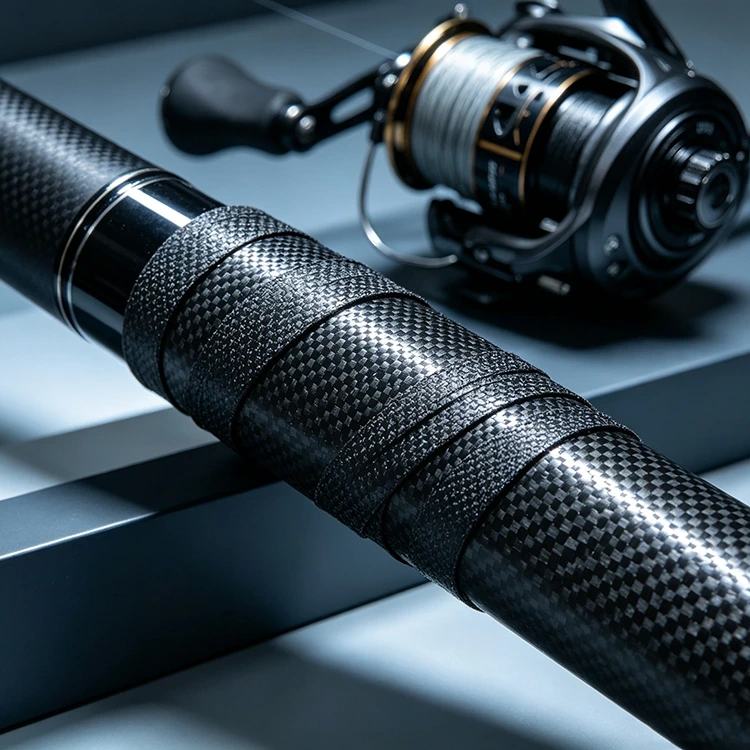

I prodotti sportivi hanno spesso severi requisiti di peso e dimensioni. Il preimpregnato in fibra di carbonio può essere utilizzato per componenti di biciclette, attrezzatura da golf, strutture di racchette, paddle e altre parti composite stampate in cui è necessario considerare insieme rigidità, comportamento alla fatica e massa complessiva.

Componenti automobilistici

Per i produttori automobilistici e i fornitori di componenti, i materiali compositi possono essere presi in considerazione per parti selezionate in cui la riduzione della massa del componente rientra nell'obiettivo di progettazione.

Le potenziali applicazioni includono pannelli leggeri, coperture, componenti di rinforzo e altre parti composite. Il laminato appropriato dipende dal carico del componente, dalla disposizione di montaggio, dalla rigidità richiesta e dal metodo di produzione.

Attrezzature industriali

Le applicazioni industriali possono includere pannelli, alloggiamenti, staffe, elementi strutturali e altri componenti di apparecchiature che necessitano di essere installati, spostati o supportati ripetutamente. In queste applicazioni, la riduzione della massa di un singolo componente può influire sui requisiti di movimentazione e installazione, nonché sulla progettazione complessiva dell'apparecchiatura.

Alloggiamenti per dispositivi elettronici e apparecchiature

Strutture e alloggiamenti di apparecchiature selezionate possono utilizzare compositi in fibra di carbonio laddove sono richiesti peso ridotto e stabilità dimensionale. Poiché la fibra di carbonio è elettricamente conduttiva, l'isolamento elettrico, la messa a terra e i requisiti elettromagnetici devono essere valutati come parte della progettazione completa del prodotto.

Informazioni su materiali e forniture

Progettato attorno al componente finito

La fibra di carbonio preimpregnata a bassa densità diventa particolarmente rilevante quando il produttore ha identificato dove è necessario controllare il peso del componente. Il materiale non deve essere selezionato solo confrontando il peso nominale di diversi tessuti di rinforzo.

Ad esempio, quando si sostituisce una staffa metallica con una struttura composita, il team di ingegneri deve considerare il carico applicato, i punti di montaggio, lo spessore del laminato, l'orientamento delle fibre, la rigidità richiesta e il metodo di connessione. Questi fattori determinano la quantità di rinforzo effettivamente necessaria nella parte finita.

Lo stesso principio si applica a pannelli, coperture, alloggiamenti e altre strutture leggere. Un peso del materiale inferiore non produce automaticamente un componente più leggero o strutturalmente equivalente se sono necessari strati o spessori aggiuntivi.

Yuruis supporta la produzione su ordinazione e i requisiti OEM, consentendo di discutere le specifiche del materiale in base alla progettazione del componente e al processo di produzione del cliente.

Conservazione ed elaborazione dei preimpregnati

Poiché il materiale contiene una matrice di resina prima dell'indurimento, il preimpregnato richiede pratiche di stoccaggio e manipolazione diverse rispetto al tessuto secco in fibra di carbonio.

La temperatura di conservazione, il tempo di conservazione consentito e la durata di conservazione dipendono dal sistema di resina selezionato. Il materiale deve essere mantenuto nelle condizioni di stoccaggio consigliate e movimentato secondo le istruzioni tecniche fornite con la specifica tipologia.

Per la gestione della produzione, la rotazione delle scorte first-in, first-out è un modo pratico per limitare i tempi di stoccaggio non necessari.

Prima di effettuare un ordine di produzione, i clienti che sviluppano una nuova applicazione dovrebbero anche confermare il ciclo di polimerizzazione, la temperatura di lavorazione e la finestra di lavorazione richiesti per il sistema preimpregnato selezionato.

Domande frequenti

Cosa rende la fibra di carbonio preimpregnata a bassa densità diversa dal normale tessuto in fibra di carbonio?

Il tessuto ordinario in fibra di carbonio viene generalmente fornito come rinforzo a secco. Questo prodotto viene fornito in forma prepreg, con la fibra di carbonio già combinata con una matrice di resina. La sua applicazione è incentrata sulla produzione di compositi leggeri, mentre il peso e le proprietà finali dipendono dal design completo del laminato.

In che modo la bassa densità influisce sul peso di un componente composito?

I compositi in fibra di carbonio hanno una densità relativamente bassa rispetto a molti metalli strutturali convenzionali. Tuttavia, il peso del componente finito dipende dallo spessore del laminato richiesto, dal volume delle fibre, dal contenuto di resina, dalla geometria e dal metodo di lavorazione. Il rinforzo a bassa densità dovrebbe pertanto essere valutato come parte della progettazione completa del componente.

Quali stili di tessuto sono disponibili?

Le informazioni fornite includono opzioni di costruzione semplici, spigate e altre. Lo stile appropriato dipende dal telo richiesto, dalle caratteristiche della superficie, dal design del laminato e dal processo di produzione.

È possibile personalizzare la larghezza, lo spessore e le dimensioni?

SÌ. Yuruis fornisce produzione su ordinazione e può discutere dimensioni personalizzate e requisiti OEM. Le specifiche finali dovrebbero essere confermate in base all'attrezzatura di produzione e alla progettazione dei componenti del cliente.

Quali sistemi di resina possono essere utilizzati?

Il sistema di resina disponibile deve essere confermato per il grado di preimpregnato specifico. Si possono prendere in considerazione sistemi epossidici e altre resine a seconda dell'applicazione, delle condizioni di polimerizzazione e delle proprietà finali richieste.

Quali industrie utilizzano comunemente compositi in fibra di carbonio a bassa densità?

Il materiale è rilevante per attrezzature sportive, componenti automobilistici e produzione di compositi industriali. Anche le strutture selezionate di elettronica e apparecchiature possono essere idonee quando i loro requisiti elettrici, termici e strutturali sono compatibili con il sistema materiale.

Questo materiale può sostituire direttamente un componente in acciaio?

Non necessariamente. I compositi in fibra di carbonio e l'acciaio hanno densità, rigidità, resistenza, comportamento alla rottura e caratteristiche di giunzione diverse. Una sostituzione normalmente richiede la revisione della geometria del componente, delle condizioni di carico, della costruzione del laminato e del metodo di connessione piuttosto che sostituire direttamente un materiale con un altro.
