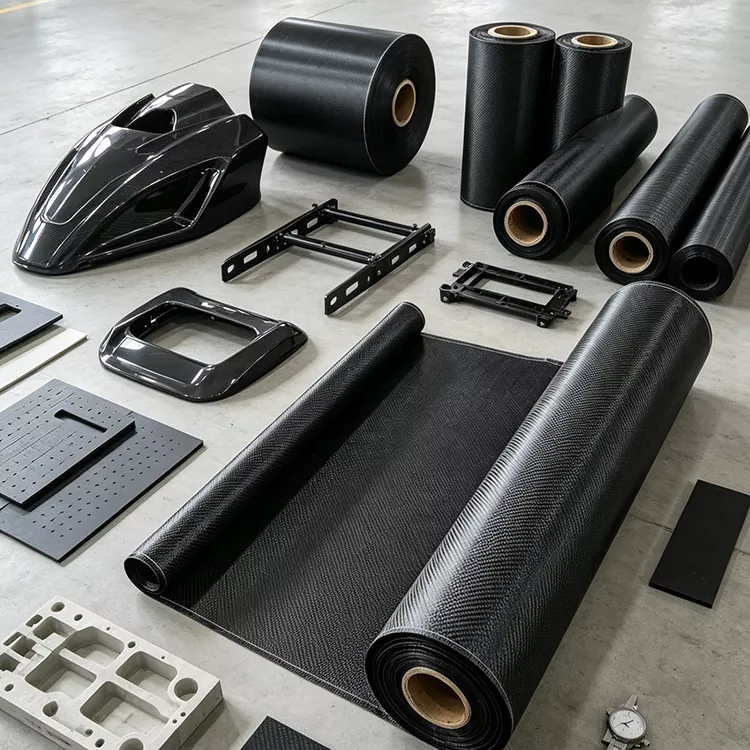

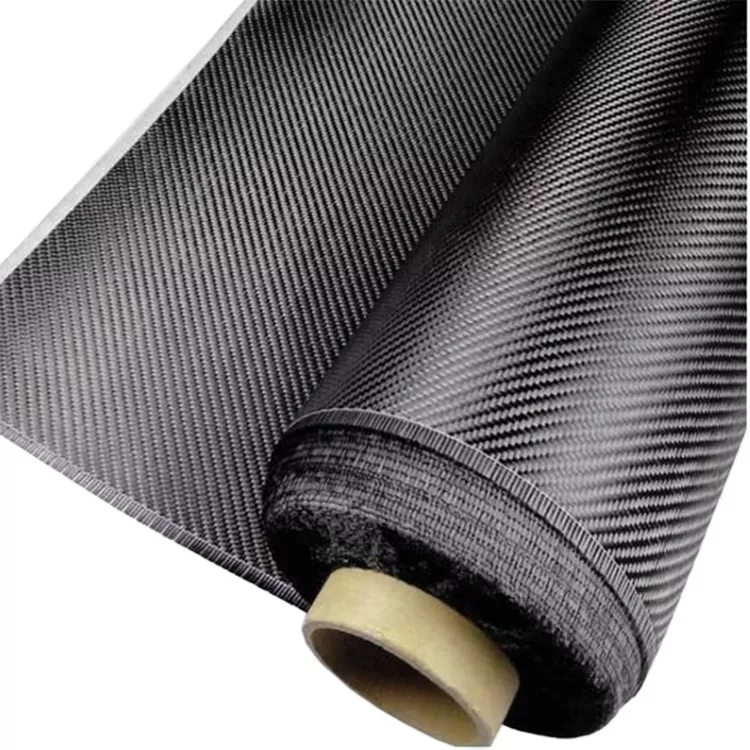

Fibra di carbonio prepreg twill 3K

La fibra di carbonio Twill 3K Prepreg combina un rinforzo in fibra di carbonio 3K, una trama twill e una resina preimpregnata in un unico materiale. La struttura in twill crea un modello diagonale riconoscibile, mentre il formato preimpregnato fornisce un materiale controllato per la stratificazione e lo stampaggio del composito.

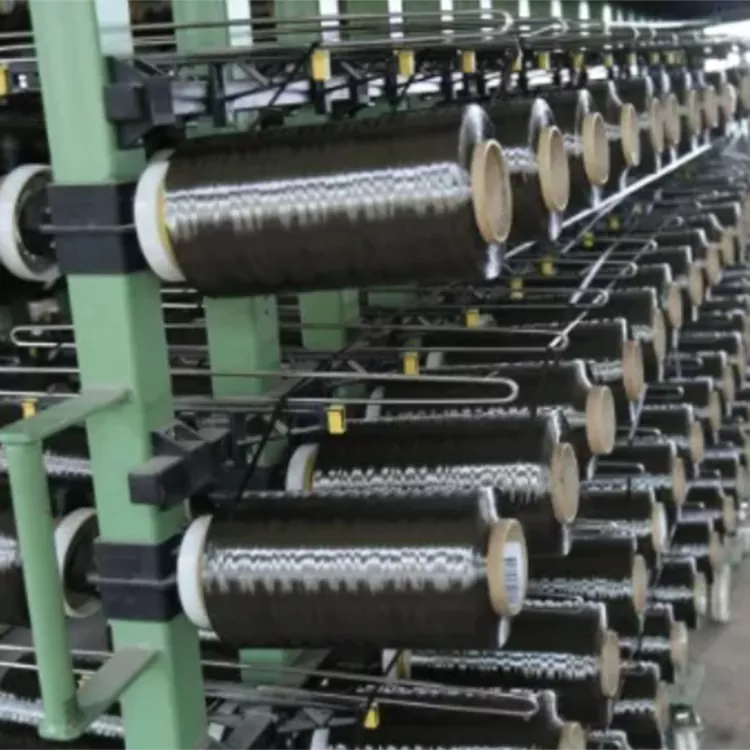

In queste specifiche, "3K" si riferisce a un fascio di fibra di carbonio contenente circa 3.000 filamenti individuali. “Twill” descrive il modello di intreccio del filato, mentre “prepreg” significa che la fibra di carbonio è già stata impregnata con una matrice di resina prima dello stampaggio. Queste tre caratteristiche descrivono aspetti diversi del materiale e dovrebbero essere considerate separatamente quando si seleziona un rinforzo composito.

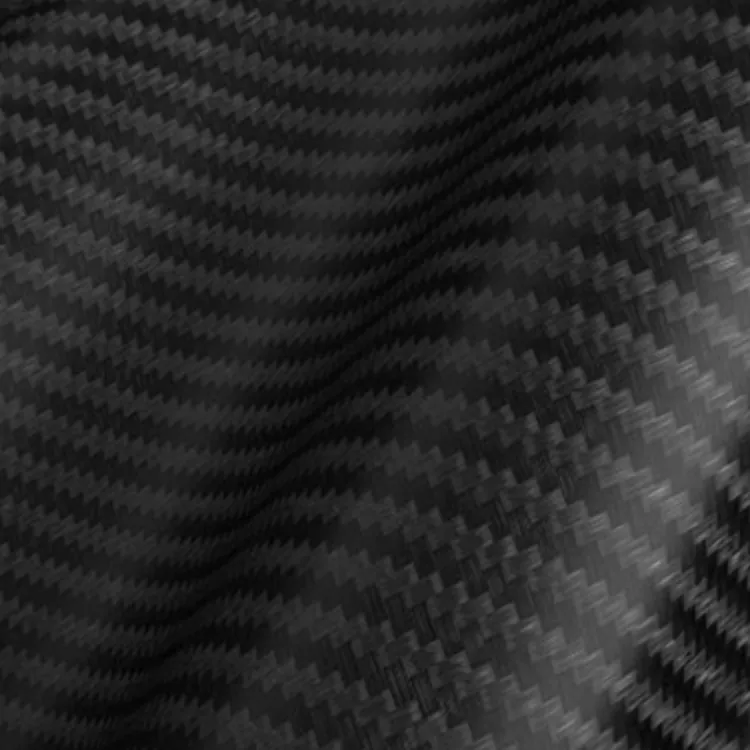

Tessuto in saia e struttura preimpregnata

La struttura twill influenza l'aspetto e la manipolazione del rinforzo durante la laminazione. Rispetto ad un'armatura a tela, il motivo diagonale è più visibile e il tessuto può seguire curve moderate e superfici di stampo sagomate con meno restrizioni al movimento del tessuto.

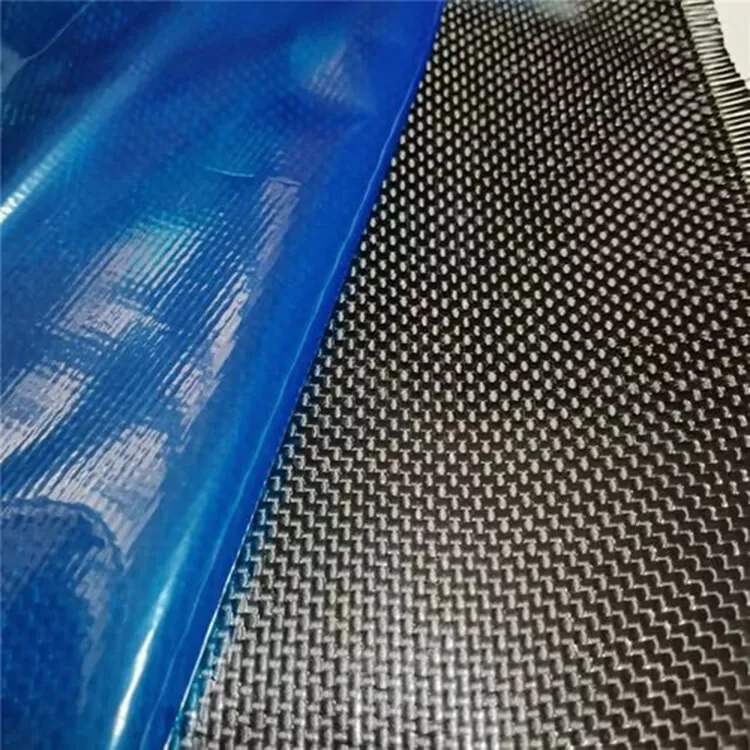

La condizione di prepreg è una considerazione separata. A differenza del tessuto in fibra di carbonio secco, il rinforzo viene fornito con resina già introdotta nel materiale. Ciò fornisce un punto di partenza definito per il processo di stampaggio, mentre le proprietà finali del composito dipendono dal tipo di fibra di carbonio, dal sistema di resina, dall'orientamento delle fibre, dallo spessore del laminato, dalla frazione volumetrica delle fibre e dalle condizioni di polimerizzazione.

Twill e armatura a tela

La scelta tra twill e armatura tela è solitamente legata all'aspetto della superficie, alla manipolazione del tessuto e alla geometria della parte finita. Il twill fornisce il caratteristico motivo diagonale, mentre l'armatura a tela ha una struttura sopra e sotto regolare e può fornire una struttura del tessuto più stabile durante la stratificazione convenzionale.

Selezione dei materiali in base al processo di produzione

È un'opzione all'interno di una gamma più ampia di formati di rinforzo in fibra di carbonio. Il materiale appropriato dipende dal fatto che il processo di produzione richieda un sistema preimpregnato, un tessuto asciutto, un rinforzo unidirezionale o una diversa tecnologia della resina.

Aree di applicazione

Il materiale può essere preso in considerazione per parti composite in cui la combinazione di rinforzo in fibra di carbonio, disegno superficiale twill e lavorazione preimpregnata soddisfa i requisiti di produzione. Il progetto finale del laminato deve essere stabilito in base alla geometria della parte, alle condizioni di carico e al processo di stampaggio.

Attrezzatura sportiva

Componenti di biciclette, strutture di racchette, paddle, componenti legati al golf e altri prodotti sportivi possono utilizzare questo materiale quando sono necessarie una struttura laminata controllata e una superficie in carbonio visibile.

Componenti automobilistici

Le applicazioni possono includere componenti interni, pannelli leggeri, finiture, rinforzi e componenti compositi orientati alle prestazioni. L'orientamento delle fibre, lo spessore del laminato e le caratteristiche della resina devono essere selezionati in base ai requisiti di progettazione e produzione di ciascun componente.

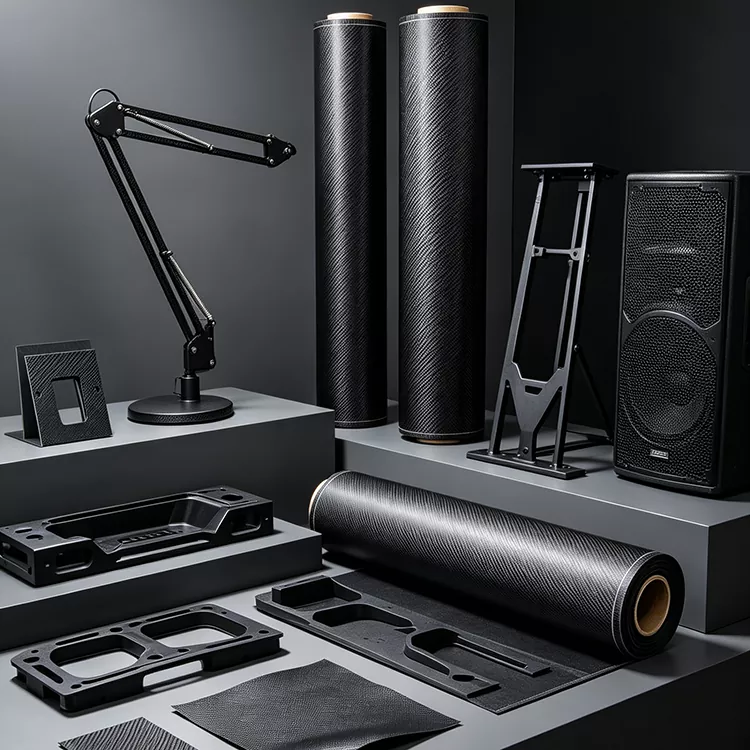

Parti composite industriali

Coperture, alloggiamenti, pannelli, staffe e componenti strutturali leggeri sono potenziali applicazioni in cui rinforzo, requisiti dimensionali e aspetto superficiale devono essere considerati insieme.

Custodie elettroniche

La fibra di carbonio può fornire un peso ridotto e un supporto strutturale per determinati progetti di alloggiamenti. Poiché la fibra di carbonio è elettricamente conduttiva, è necessario considerare i requisiti di isolamento elettrico quando il materiale viene utilizzato attorno a componenti elettronici sensibili.

Specifica

Le informazioni standard sul prodotto sono mostrate di seguito. Le dimensioni e altri requisiti di lavorazione possono essere confermati in base all'applicazione prevista e al metodo di produzione.

Selezione ed elaborazione dei preimpregnati

Per la fibra di carbonio Twill 3K Prepreg, il sistema di resina è una parte importante delle specifiche del materiale perché influisce sullo stoccaggio, sulla manipolazione, sull'indurimento e sulla struttura composita finale. Le specifiche attuali elencano la resina come matrice di resina da confermare, pertanto il sistema di resina richiesto deve essere stabilito prima della produzione.

Per un ordine di produzione, informazioni tecniche utili possono includere il tipo di resina, il contenuto di resina, la temperatura di indurimento, il tempo di indurimento, la temperatura di conservazione, il tempo di inattività consentito, la pressione di stampaggio e il metodo di stampaggio previsto. Questi parametri dovrebbero essere compatibili con l'attrezzatura del cliente e con la geometria del componente finito.

Anche la larghezza e lo spessore devono essere confermati prima della produzione. Per i componenti sagomati, la geometria dello stampo e la stratificazione del laminato possono influenzare la selezione del materiale e i requisiti di taglio. Quando il materiale viene introdotto in una produzione ripetuta, la valutazione del campione può aiutare a confermare le condizioni di manipolazione, formatura e indurimento prima che siano programmate quantità maggiori.

Cosa confermare prima di ordinare

Prima di ordinare, i clienti possono fornire la larghezza, lo spessore, la quantità, le dimensioni dei componenti, il metodo di stampaggio e le condizioni di polimerizzazione previste richiesti. Se è richiesto un sistema di resina specifico, è necessario includere anche il tipo di resina e i relativi parametri di lavorazione.

Per i componenti in carbonio a vista, l'orientamento richiesto della saia e l'aspetto della superficie dovrebbero essere discussi insieme alla progettazione dello stampo e al processo di finitura. Per i componenti tecnici, l'orientamento delle fibre, lo spessore del laminato e le caratteristiche della resina possono avere un'influenza maggiore sulla parte finale rispetto al solo aspetto della trama.

Per requisiti personalizzati, è possibile fornire disegni, specifiche del laminato o campioni esistenti per la valutazione del materiale. Queste informazioni aiutano a determinare le dimensioni appropriate del materiale e i requisiti di lavorazione prima della produzione su ordinazione.

Domande frequenti

Cosa significa 3K nel materiale?

3K si riferisce al numero approssimativo di singoli filamenti nella fibra di carbonio, che è di circa 3.000 filamenti. Descrive la dimensione del rimorchio e non definisce di per sé la resistenza o le proprietà meccaniche del composito finito.

Perché scegliere il twill invece della tela?

Il twill fornisce un modello diagonale riconoscibile e può offrire utili caratteristiche di drappeggio per superfici sagomate. La scelta dovrebbe basarsi sull'aspetto superficiale richiesto, sulla manipolazione del tessuto, sulla geometria dello stampo e sul design del laminato.

Viene fornito come tessuto in fibra di carbonio secco?

No. Questo materiale viene fornito come prepreg, ovvero il rinforzo in fibra di carbonio è già stato impregnato con resina. Il tessuto in fibra di carbonio secco viene fornito senza la resina preapplicata e richiede l'introduzione della resina durante un successivo processo di produzione del composito.

Può essere utilizzato per parti in fibra di carbonio a vista?

SÌ. La costruzione in twill crea un motivo diagonale visibile che può far parte del disegno della superficie finita. L'aspetto finale dipende anche dall'allineamento delle fibre, dal sistema di resina, dalla superficie dello stampo, dalle condizioni di consolidamento e di finitura.

Quali informazioni sulla resina devono essere confermate prima di ordinare?

Il tipo di resina, il contenuto di resina, la temperatura di indurimento, il tempo di indurimento e i requisiti di conservazione devono essere confermati prima della produzione. I parametri appropriati dipendono dal sistema di resina selezionato e dall'attrezzatura di stampaggio del cliente.

La larghezza e lo spessore possono essere personalizzati?

SÌ. La larghezza e lo spessore possono essere specificati in base alle esigenze del cliente. Fornire l'applicazione prevista, le dimensioni dei componenti e il processo di stampaggio aiuta a definire il formato del materiale richiesto.

Quali informazioni sono necessarie per un preventivo?

Si prega di fornire le dimensioni, lo spessore, la quantità, l'applicazione, il metodo di stampaggio e i requisiti di resina richiesti, se già definiti. È inoltre possibile fornire disegni, specifiche del laminato o campioni quando il materiale deve corrispondere a un componente composito esistente.
