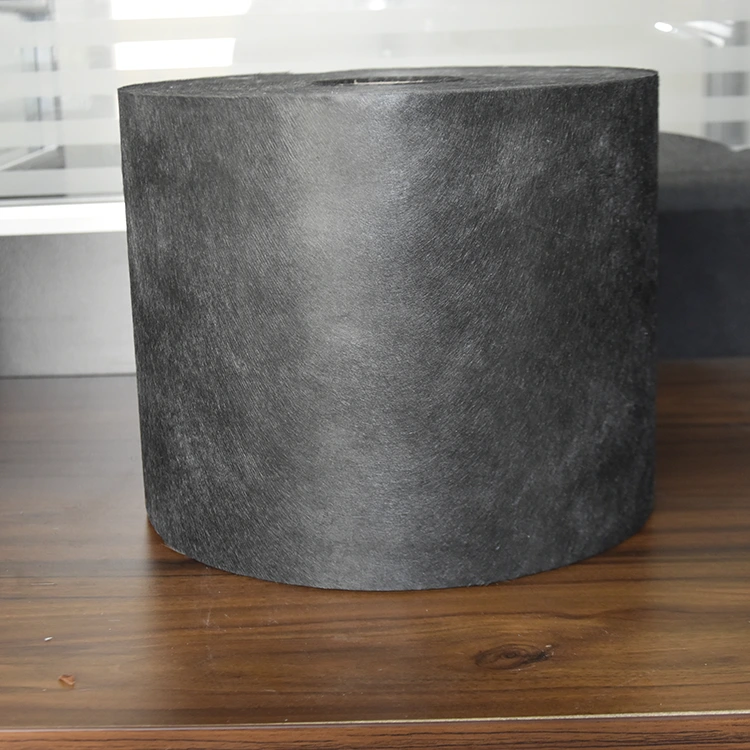

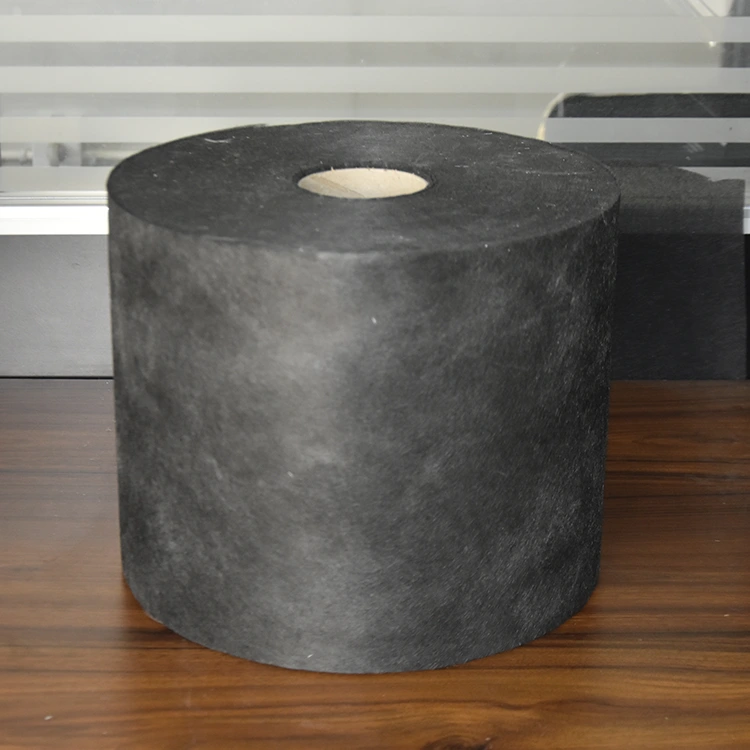

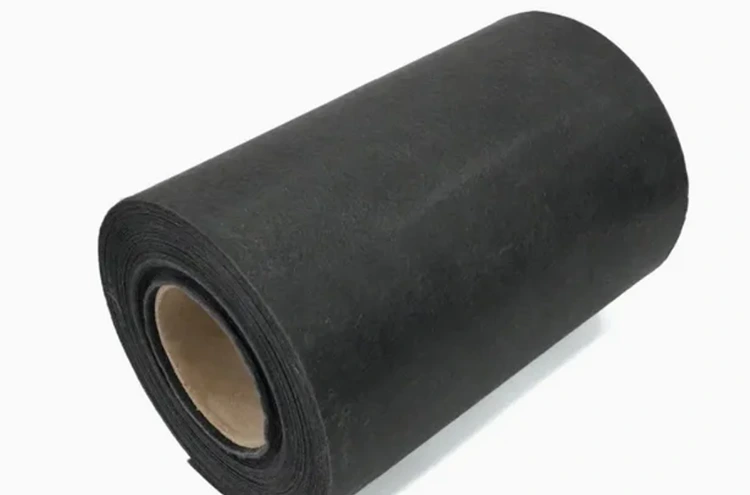

Tappetino di superficie in fibra di carbonio elettricamente conduttivo

Il tappetino superficiale in fibra di carbonio elettricamente conduttivo è progettato per componenti compositi che richiedono uno strato di fibra di carbonio non tessuto con proprietà conduttive. Nei serbatoi, nei recipienti e nelle attrezzature industriali in FRP, può essere incorporato in strati laminati selezionati dove la copertura superficiale e la continuità elettrica fanno parte della progettazione del componente.

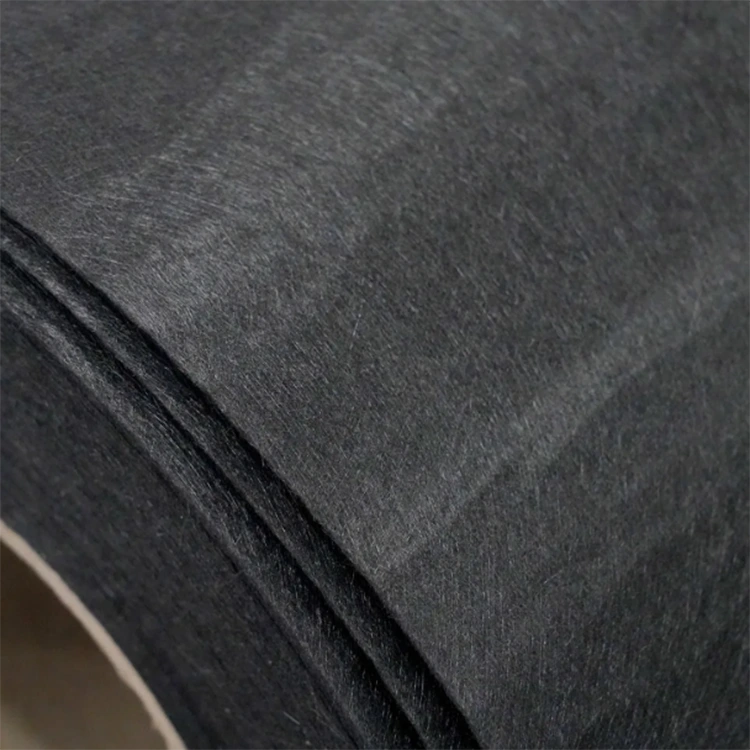

Realizzato con fibre di carbonio tritate a base di poliacrilonitrile, il tappetino ha una struttura di fibre casuali anziché le direzioni fisse del filo del tessuto. Questa costruzione consente alla lastra di seguire superfici curve e sezioni irregolari durante la formatura del composito.

Per i produttori di FRP, il materiale viene utilizzato principalmente nella costruzione dello strato superficiale. Non sostituisce il rinforzo strutturale primario, ma può essere combinato con fibra di vetro, tessuto in fibra di carbonio e sistemi di resina compatibili come parte di un laminato completo.

Costruzione dello strato superficiale nei serbatoi in FRP

Un serbatoio in FRP è normalmente costituito da più strati di rinforzo e resina, ciascuno dei quali ha uno scopo diverso. Il rinforzo strutturale fornisce il supporto meccanico richiesto, mentre la struttura della superficie viene selezionata in base al mezzo di servizio, al metodo di finitura, ai requisiti elettrici e al processo di produzione.

Un materassino in fibra tagliata può seguire la parete curva di un serbatoio senza mantenere una direzione specifica della fibra. Ciò è utile attorno a sezioni curve, raccordi, aperture e transizioni in cui il posizionamento del materiale può essere più difficile con il rinforzo direzionale.

La posizione del tappetino deve essere determinata come parte del progetto del laminato. Per i serbatoi in pressione o caricati meccanicamente, il rinforzo strutturale principale deve ancora essere selezionato separatamente in base alla resistenza richiesta e alle condizioni operative.

Conduttività elettrica nelle strutture composite

La fibra di carbonio fornisce un percorso elettricamente conduttivo all'interno di un composito, rendendo gli strati di fibra di carbonio rilevanti per applicazioni che coinvolgono il controllo della carica statica, la continuità elettrica o la conduttività superficiale definita.

Le prestazioni elettriche del componente finito in FRP non sono determinate solo dalla fibra secca. La distribuzione delle fibre, il contenuto di resina, il contatto tra aree conduttive, lo spessore del laminato, le connessioni, la messa a terra e la geometria dei componenti possono tutti influenzare la resistenza misurata sulla parte finita.

Laddove sia richiesto un valore di resistenza o di messa a terra specifico, i test dovrebbero essere eseguiti sulla struttura effettiva del laminato. Durante la progettazione del laminato è necessario considerare anche la posizione e la continuità dello strato di fibra di carbonio.

La struttura non tessuta fornisce una copertura di fibra relativamente uniforme su tutto il foglio. Ciò può essere utile anche quando la superficie stampata riceverà un rivestimento, una finitura o un altro trattamento dopo la polimerizzazione.

Selezione per apparecchiature chimiche e di processo

I serbatoi e i recipienti in FRP possono essere esposti ad acqua, acidi, alcali, solventi o liquidi di processi industriali. Le condizioni di servizio determinano la struttura in resina e laminato richiesta per l'attrezzatura finita.

Il tappetino superficiale in fibra di carbonio elettricamente conduttivo può essere incluso in un laminato quando è richiesto uno strato conduttivo in fibra di carbonio insieme alla struttura della superficie selezionata. La fibra di carbonio in sé non deve essere considerata la barriera chimica del serbatoio. La resistenza al mezzo immagazzinato è principalmente correlata alla resina, alla barriera anticorrosione, alla sequenza dei laminati, alla temperatura operativa e alle condizioni di esposizione.

La selezione del materiale dovrebbe quindi iniziare con l’effettivo ambiente di servizio. La compatibilità della resina, il comportamento all'umidità, le condizioni di polimerizzazione, il carico di fibre e la posizione del tappetino all'interno del laminato sono importanti per determinare se il materiale si adatta alla costruzione prevista.

Lavorazione e copertura superficiale

La struttura in fibra tagliata non ha una direzione fissa di ordito o trama, consentendo al foglio di essere posizionato su sezioni curve e irregolari di apparecchiature composite. Durante la laminazione, il materiale segue la superficie dello stampo mentre la resina riempie gli spazi tra le fibre.

L'impregnazione della resina è un importante fattore di lavorazione. La viscosità della resina, il metodo di applicazione, il consolidamento, il carico di fibre e le condizioni di polimerizzazione influenzano il modo in cui il tappetino viene integrato nel laminato. L'idoneità del processo deve pertanto essere verificata rispetto alla formulazione della resina e all'attrezzatura utilizzata dal produttore.

Il materiale può essere preso in considerazione per la laminazione manuale e altri processi compositi a base di resina in cui è richiesto uno strato di fibra di carbonio non tessuto. Per serbatoi di grandi dimensioni e recipienti personalizzati, la larghezza del foglio può anche influenzare il taglio, il posizionamento, la sovrapposizione e l'utilizzo del materiale.

Yuruis fornisce larghezze di 1 me 1,25 m, mentre spessore e dimensioni possono essere personalizzate in base al componente e al processo produttivo.

Applicazione

Serbatoi di stoccaggio chimico

Utilizzato come materiale dello strato superficiale in serbatoi compositi progettati per lo stoccaggio di liquidi chimici, acidi, alcali e soluzioni industriali.

Attrezzature per il trattamento dell'acqua

Adatto per serbatoi in FRP e strutture composite utilizzate nei sistemi di filtrazione e trattamento dell'acqua.

Navi composite industriali

Applicato in apparecchiature composite che richiedono una migliore qualità della superficie e prestazioni resistenti alla corrosione.

Specifiche del prodotto

Fornitura e Personalizzazione

Yuruis fornisce fibra di carbonio e altri materiali compositi da Taizhou, Jiangsu. La sua gamma di prodotti comprende prodotti in fibra di carbonio, materiali in fibra di vetro e materiali correlati alla FRP per applicazioni composite industriali.

Il tappetino di superficie in fibra di carbonio elettricamente conduttivo è disponibile nelle larghezze di 1 me 1,25 m. Lo spessore e le dimensioni possono essere personalizzati in base al design del componente e alle condizioni di lavorazione. Per la spedizione viene utilizzato l'imballaggio in scatola di carta.

Per la conferma delle specifiche, i produttori possono fornire l'applicazione, il sistema di resina, il metodo di stampaggio, la larghezza e lo spessore richiesti, la quantità dell'ordine e i requisiti elettrici. Queste informazioni aiutano a stabilire se il materiale è adatto al laminato e al processo di produzione previsti.

Domande frequenti

A cosa serve il tappetino superficiale in fibra di carbonio nei serbatoi di stoccaggio in FRP?

Viene utilizzato come strato di fibra di carbonio non tessuto all'interno del laminato, in particolare dove sono richieste copertura superficiale e caratteristiche elettriche. Non sostituisce il rinforzo strutturale principale del serbatoio.

Il tappetino fornisce resistenza alla corrosione?

Lo strato di fibra di carbonio non è la barriera chimica principale. La resistenza alla corrosione di un serbatoio in FRP dipende dalla resina, dalla barriera anticorrosione, dalla struttura laminata, dal mezzo operativo, dalla temperatura e dalle condizioni di esposizione.

In cosa differisce il tappetino di superficie dal tessuto in fibra di carbonio intrecciato?

Il tappeto superficiale è costituito da fibre tagliate distribuite in modo casuale, mentre il tessuto contiene fibre disposte in direzioni definite. Il primo è generalmente utilizzato per la copertura e la conformabilità della superficie, mentre il tessuto intrecciato è più comunemente selezionato quando è richiesto un rinforzo direzionale.

Può essere utilizzato in apparecchiature conduttive in FRP?

SÌ. Può essere incorporato in un composito dove è richiesto uno strato conduttivo in fibra di carbonio. Le prestazioni elettriche della parte finita dipendono dalla struttura laminata, dalla distribuzione delle fibre, dal contenuto di resina, dalle connessioni, dalla messa a terra e dalla geometria dei componenti.

Le specifiche possono essere personalizzate?

Yuruis fornisce spessori e dimensioni personalizzati, con larghezze disponibili di 1 me 1,25 m. Anche la finitura superficiale e i requisiti di imballaggio possono essere discussi in base al processo di produzione.

Quali informazioni sono necessarie per un preventivo?

I dettagli utili includono l'applicazione, il sistema di resina, il metodo di stampaggio, le dimensioni richieste, lo spessore o il peso del materiale, la quantità dell'ordine ed eventuali requisiti elettrici o di superficie definiti.
