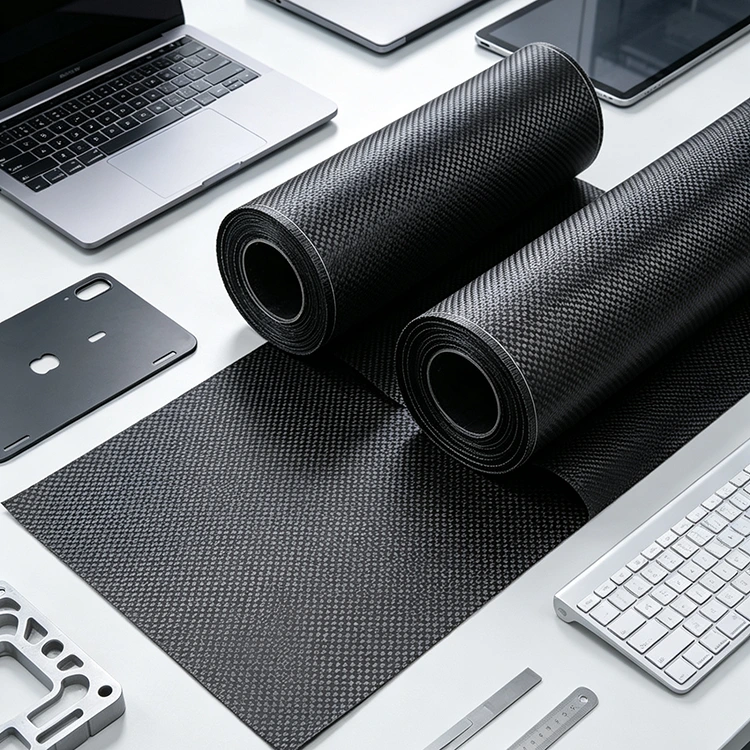

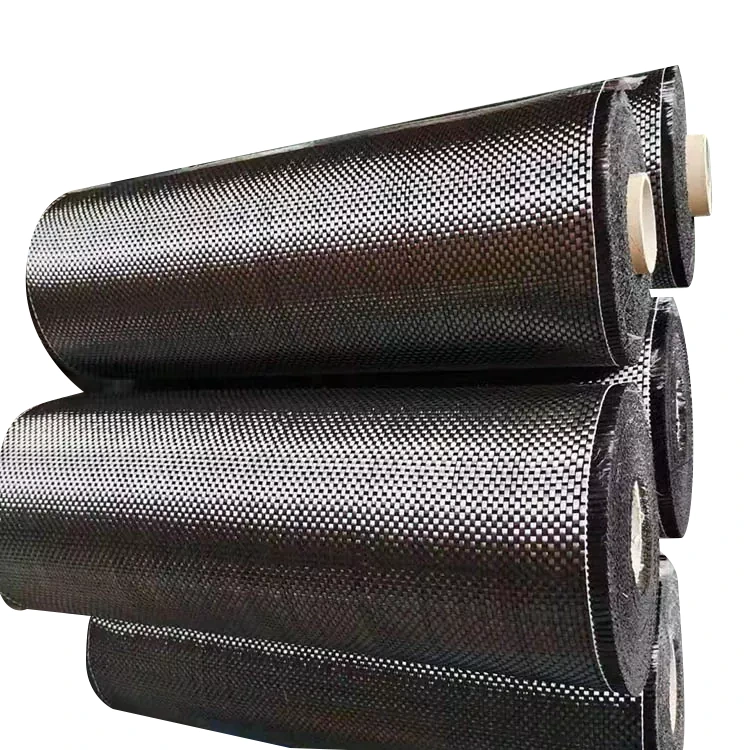

Tessuto in fibra di carbonio ad armatura semplice

Il tessuto in fibra di carbonio ad armatura semplice utilizza un semplice intreccio sopra e sotto di fili di ordito e di trama per formare una struttura intrecciata regolare. I ripetuti punti di incrocio conferiscono al tessuto una superficie stabile che è relativamente facile da identificare, tagliare e posizionare durante la laminazione del composito. Anche le direzioni di ordito e trama sono visivamente chiare, il che aiuta i team di produzione a mantenere l'orientamento previsto durante la preparazione di più strati.

Per la produzione di compositi, questa struttura regolare è utile quando il materiale deve essere maneggiato in modo coerente da una parte all'altra. Il peso del tessuto, il tipo di fibra di carbonio, il titolo del filato, la larghezza e la compatibilità della resina devono ancora essere specificati separatamente perché il modello di trama da solo non definisce le proprietà meccaniche del laminato finito.

In che modo l'armatura a trama normale influisce sulla gestione del tessuto

In un'armatura a tela, ciascun filo di ordito passa sopra e sotto i successivi fili di trama. Ciò crea una struttura del tessuto relativamente stabile con un aspetto regolare simile a una griglia.

Durante il taglio e l'avvolgimento, le chiare direzioni di ordito e trama facilitano il controllo se uno strato è stato posizionato secondo il disegno del laminato. Ciò è particolarmente utile quando vengono tagliati più strati dallo stesso rotolo e ciascuno strato deve mantenere un orientamento coerente.

La stessa costruzione presenta anche dei limiti. Poiché i fili si intrecciano frequentemente, il tessuto non si comporta come un rinforzo allentato o altamente drappeggiabile. Su raggi stretti, contorni profondi o stampi tridimensionali complessi, il materiale reale deve essere valutato rispetto alla geometria del componente prima della produzione.

Per questo motivo, la scelta del tessuto dovrebbe considerare sia i requisiti di rinforzo sia il modo in cui il materiale verrà tagliato, posizionato e formato durante la produzione.

Struttura intrecciata e design laminato

Un tessuto in fibra di carbonio fornisce rinforzo sia nella direzione dell'ordito che in quella della trama. Ciò differisce dal rinforzo unidirezionale, dove la maggior parte delle fibre continue sono concentrate lungo una direzione principale.

Per un composito laminato, il tessuto può quindi fornire una disposizione di rinforzo bilanciata all'interno di un singolo velo. Tuttavia, l'orientamento finale delle fibre del componente è ancora determinato dal programma completo del laminato, compresa la direzione degli strati, il numero di strati, il peso del tessuto e la geometria della parte.

La trama non deve essere trattata come un'indicazione diretta di forza. Due tessuti con la stessa trama possono produrre proprietà composite diverse quando i gradi di fibra di carbonio, i pesi areali, i sistemi di resina o le frazioni volumetriche delle fibre sono diversi.

Scelta del tessuto per diverse geometrie

L'idoneità di un rinforzo tessuto dipende in parte dalla forma del componente finito. I pannelli piatti e i componenti con curve delicate sono generalmente più facili da rivestire perché il tessuto non deve adattarsi a grandi cambiamenti nella direzione della superficie.

Stampi più complessi richiedono una maggiore attenzione al drappeggio. Quando il tessuto viene forzato attorno a un raggio stretto, l'ordito e la trama possono spostarsi l'uno rispetto all'altro, creando distorsioni o rughe locali. Questi effetti possono influenzare sia l'aspetto superficiale che la consistenza del laminato.

Per un nuovo componente, una piccola prova di formatura può aiutare a determinare se il peso e la struttura del tessuto selezionati possono seguire lo stampo senza distorsioni eccessive. Il modello di taglio, l'orientamento degli strati e la sequenza di stratificazione dovrebbero essere considerati insieme anziché valutare il tessuto separatamente dal processo di produzione.

Parti piatte e leggermente curve

La struttura a trama regolare è spesso più facile da posizionare su pannelli piatti, coperture, piastre e componenti con curvatura moderata. Il modello a griglia visibile rende inoltre relativamente semplice il controllo dell'orientamento degli strati adiacenti durante la stratificazione.

Forme modellate complesse

Per contorni più profondi o raggi più stretti, il comportamento di drappeggio e taglio diventa più importante. Il tessuto dovrebbe essere testato sullo stampo reale o rappresentativo, in particolare quando la superficie finita rimarrà visibile.

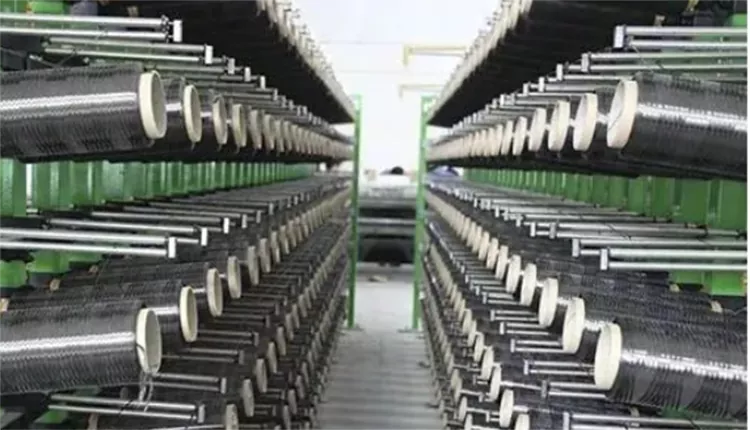

Cosa può fornire Yuruis

Le specifiche del tessuto possono essere definite in base ai requisiti del processo di produzione del composito. Gli elementi tipici da confermare includono:

· Costruzione ad armatura semplice

· Grado in fibra di carbonio

· Peso reale/GSM

· Larghezza del tessuto

· Lunghezza del rotolo

· Spessore

· Requisiti di superficie

· Compatibilità con la resina

· Processo di stampaggio previsto

Quando il materiale viene sostituito o adattato a una specifica di produzione esistente, fornire la scheda tecnica attuale del tessuto, il campione o il GSM noto può aiutare a definire la costruzione richiesta in modo più accurato.

Specifiche tipiche dell'armatura a tela

Dal taglio alla laminazione

Prima dell'introduzione della resina, il tessuto normalmente passa attraverso diverse fasi di preparazione. Le dimensioni richieste vengono contrassegnate e tagliate, quindi ogni strato viene posizionato in base al disegno del laminato.

Per i componenti multistrato, il team di produzione potrebbe dover modificare l'orientamento degli strati successivi per ottenere la disposizione di rinforzo richiesta. Poiché le direzioni dell'ordito e della trama sono facili da distinguere in un tessuto a trama semplice, l'orientamento può essere controllato durante l'avvolgimento senza fare affidamento solo sui segni di taglio.

Durante la manipolazione è necessario evitare allungamenti inutili. Una tensione eccessiva o movimenti ripetuti possono alterare la disposizione locale del filo, che può diventare visibile dopo lo stampaggio. La quantità di manipolazione richiesta dipende anche dal peso del tessuto, dalla tenuta della trama e dalla geometria del componente.

Applicazioni nella produzione di compositi

Il tessuto in fibra di carbonio a trama normale può essere utilizzato in componenti compositi stampati in cui un rinforzo in tessuto regolare è compatibile con la progettazione della parte e il processo di produzione.

Nelle applicazioni automobilistiche, può essere utilizzato per finiture interne, pannelli, coperture e parti composite strutturali o semistrutturali selezionate. La struttura del tessuto richiesta dipende dalla geometria del componente e dalle specifiche del laminato.

Per le biciclette e le attrezzature sportive, il rinforzo in fibra di carbonio intrecciata può essere incorporato in laminati stampati dove l'orientamento e lo spessore richiesti delle fibre sono stabiliti dal design del componente.

Nell'elettronica e nelle apparecchiature industriali, il tessuto in fibra di carbonio può essere utilizzato in alloggiamenti, pannelli e altre strutture composite. Poiché la fibra di carbonio è elettricamente conduttiva, è necessario considerare l'isolamento elettrico, la messa a terra e i requisiti elettromagnetici quando il materiale viene utilizzato vicino a gruppi elettronici.

Le specifiche appropriate del tessuto dovrebbero quindi essere determinate dal componente finito piuttosto che dal solo modello di trama.

Aspetto superficiale e lavorazione

Quando la fibra di carbonio intrecciata rimane visibile dopo lo stampaggio, l'aspetto finale non dipende solo dal modello del tessuto asciutto. La distribuzione della resina, l'allineamento delle fibre, il consolidamento, le condizioni della superficie dello stampo e il trattamento di finitura possono influenzare l'aspetto della parte polimerizzata.

Per le superfici visibili, il tessuto deve essere posizionato in modo coerente e protetto da spostamenti non necessari durante la stesura. Potrebbe anche essere necessario allineare i pezzi adiacenti in modo che il motivo tessuto non cambi notevolmente da una sezione all'altra del componente.

Se il componente riceve un rivestimento trasparente o un altro trattamento superficiale, il sistema di rivestimento deve essere compatibile con il composito polimerizzato e con l'ambiente di servizio previsto. Un aspetto uniforme del tessuto asciutto non garantisce di per sé un aspetto identico dopo lo stampaggio.

Domande frequenti

Cos'è il tessuto in fibra di carbonio a trama semplice?

È un rinforzo in fibra di carbonio intrecciata in cui i fili di ordito e di trama passano ripetutamente uno sopra e sotto l'altro. In questo modo si crea una struttura regolare del tessuto con direzioni delle fibre chiaramente identificabili.

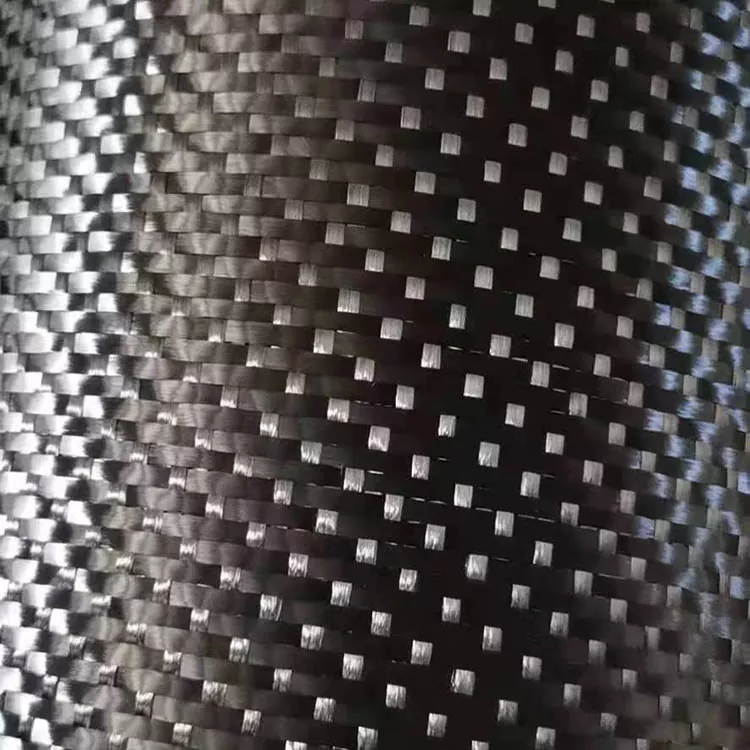

Che aspetto ha la fibra di carbonio a trama semplice?

L'ordito e la trama formano uno schema sopra e sotto ripetuto che produce un aspetto regolare simile a una griglia. Visivamente differisce dal tessuto twill, che ha un caratteristico motivo diagonale.

La tela è adatta per le parti visibili in fibra di carbonio?

SÌ. La trama regolare può far parte della superficie visibile di un componente composito. L'aspetto finale dipende anche dalla distribuzione della resina, dal consolidamento, dalle condizioni dello stampo e dalla finitura superficiale.

È possibile utilizzare la trama semplice su stampi curvi?

Sì, ma l'idoneità dipende dalla curvatura, dal raggio e dalla geometria tridimensionale dello stampo. Per le forme complesse, una prova di formatura può aiutare a identificare potenziali grinze, distorsioni del filato o difficoltà durante la laminazione.

La trama semplice determina la resistenza del composito?

No. Le proprietà del composito finito dipendono dal tipo di fibra di carbonio, dal peso del tessuto, dal sistema di resina, dalla frazione volumetrica della fibra, dall'orientamento degli strati, dallo spessore del laminato e dalle condizioni di polimerizzazione o stampaggio. La trama è solo una parte delle specifiche del materiale.

È possibile personalizzare il peso e la larghezza del tessuto?

SÌ. Peso, larghezza, lunghezza del rotolo e altre specifiche possono essere definite in base alle esigenze di produzione. Quando si richiede un preventivo è necessario fornire anche il tipo di fibra di carbonio richiesto e il processo di stampaggio previsto.

Quali informazioni devono essere fornite per un preventivo?

Le informazioni utili includono GSM richiesto, qualità della fibra di carbonio, struttura della trama, larghezza, lunghezza del rotolo, quantità, applicazione e processo di stampaggio. Una specifica o un campione di tessuto esistente può anche aiutare quando il materiale deve corrispondere a un processo di produzione stabilito.

È possibile valutare un campione prima della produzione in serie?

La valutazione dei campioni può essere organizzata quando è necessario verificare la drappeggiatura, la compatibilità della resina, l'aspetto superficiale o il comportamento di lavorazione del tessuto con uno specifico processo di produzione del composito.

L'armatura a tela è più resistente dell'armatura a saia?

Nessuna delle due armature dovrebbe essere considerata intrinsecamente più forte basandosi esclusivamente sul modello di tessitura. Le proprietà meccaniche del laminato finito sono influenzate dal tipo di fibra, dal peso del tessuto, dal sistema di resina, dall'orientamento delle fibre, dalla struttura del laminato e dalle condizioni di lavorazione.
