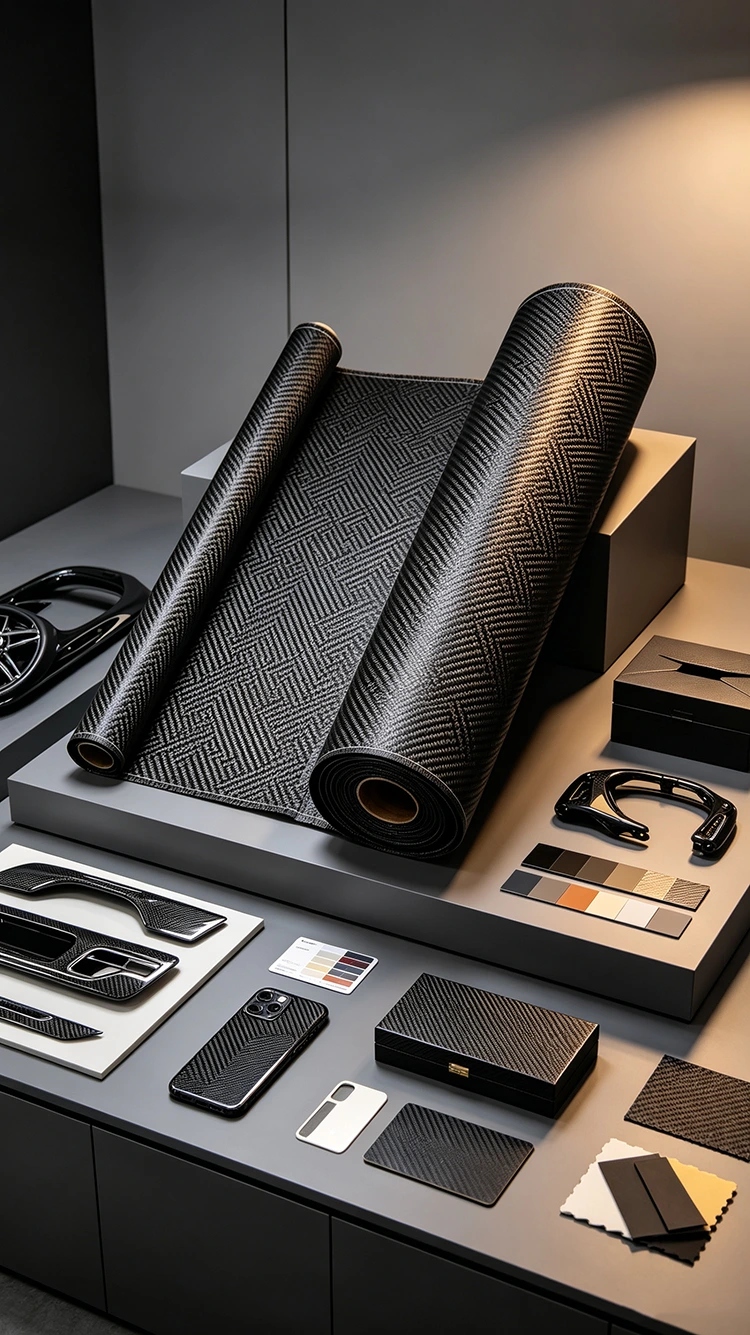

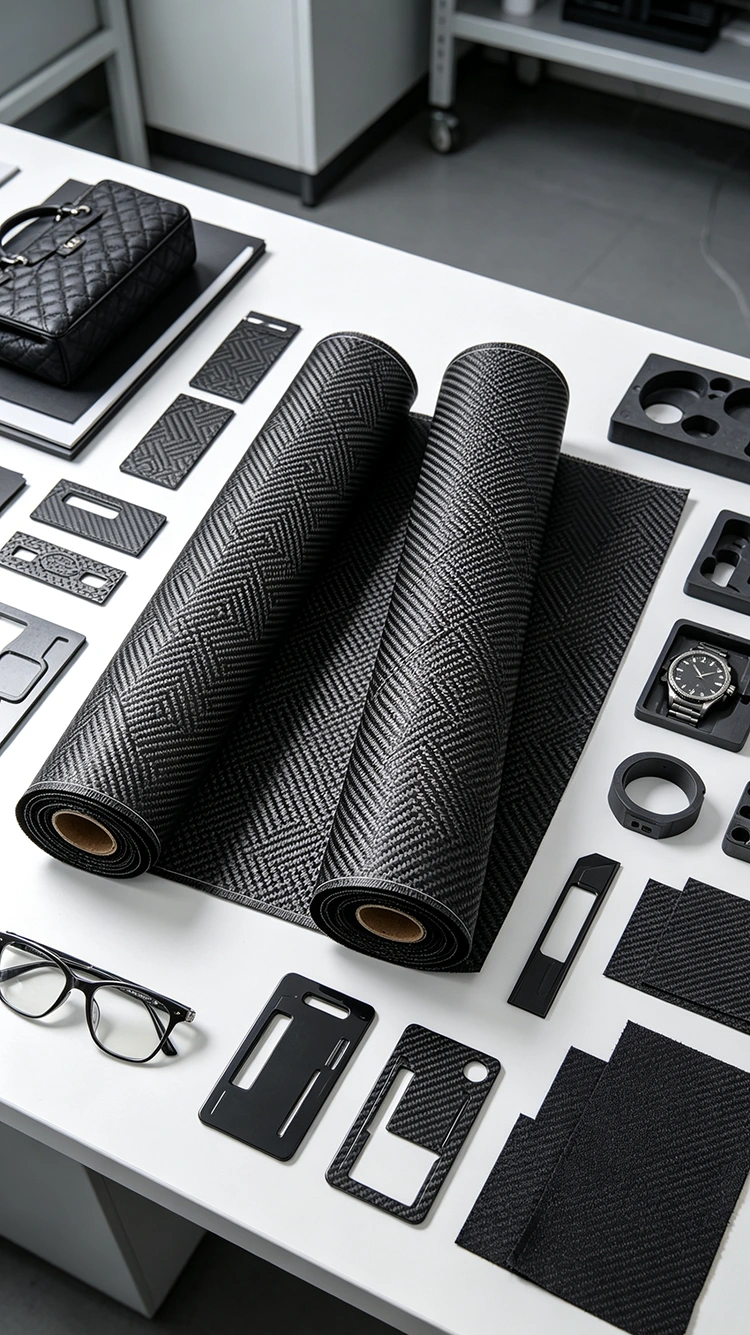

Tessuto unidirezionale in fibra di carbonio

Il tessuto unidirezionale in fibra di carbonio è fornito con una struttura in tessuto Jacquard in queste specifiche. Il processo di tessitura controlla la disposizione dei filati in fibra di carbonio per creare una struttura del tessuto e un motivo superficiale definiti. A differenza di un tessuto normale o twill, la tessitura Jacquard consente di variare la disposizione dei filati per produrre diversi disegni visibili.

Per la produzione di compositi, il modello del tessuto è solo una parte delle specifiche del materiale. Il tipo di fibra di carbonio, il peso del tessuto, la disposizione del filato, il sistema di resina, lo spessore del laminato e le condizioni di stampaggio hanno una maggiore influenza sulle proprietà del composito finito. La costruzione jacquard è quindi particolarmente rilevante quando è necessario considerare sia la struttura del tessuto che la superficie visibile durante la selezione del materiale.

In che modo il tessuto Jacquard in fibra di carbonio è diverso

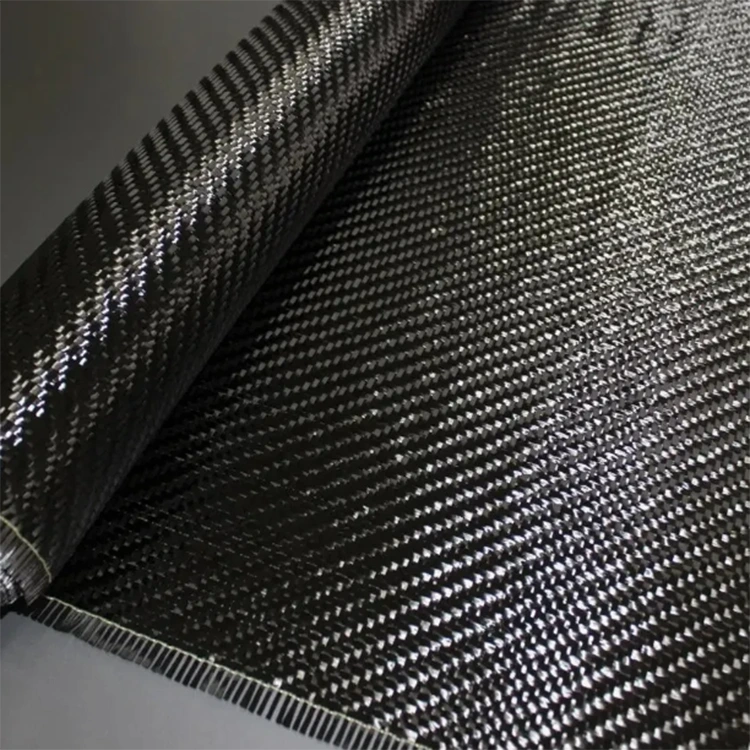

I tessuti in fibra di carbonio semplici e twill utilizzano modelli di intreccio relativamente regolari. La tessitura jacquard utilizza la selezione controllata del filato durante la tessitura, consentendo ad aree specifiche del tessuto di seguire diverse disposizioni del motivo.

Ciò modifica l'aspetto della superficie tessuta senza rendere la trama stessa un sostituto del design strutturale. Se il tessuto verrà utilizzato in un laminato portante, è necessario stabilire il tipo di fibra, il peso del tessuto, il sistema di resina e la struttura del laminato richiesti in base ai requisiti del componente.

Per le parti composite visibili, il motivo tessuto può rimanere esposto dopo lo stampaggio e diventare parte della superficie finita. Ciò rende la costruzione rilevante per componenti quali finiture automobilistiche, prodotti sportivi, alloggiamenti per apparecchiature e parti composite personalizzate.

L'aspetto effettivo dopo lo stampaggio dipende anche dalla distribuzione della resina, dal consolidamento, dalle condizioni dello stampo e dalla finitura superficiale. Il disegno visto sul tessuto asciutto non deve quindi essere considerato una garanzia dell'aspetto finale della stampa.

Tessitura Jacquard, Tela e Saia

Queste costruzioni di tessuto differiscono principalmente nella disposizione dei filati e nel disegno della superficie risultante. La scelta appropriata dipende dal comportamento del tessuto richiesto, dalla geometria del componente e dall'aspetto finito.

La tabella descrive le tipiche differenze visive e applicative anziché una classifica meccanica. Un tessuto Jacquard non è automaticamente più forte o più rigido di un tessuto semplice o twill. Le proprietà finali del composito dipendono dal sistema di materiale completo e dal design del laminato.

Selezione del tessuto per una parte composita

Il tessuto deve essere selezionato dopo aver stabilito i requisiti di base del componente. Considerazioni importanti includono il peso del tessuto, la larghezza, il motivo della superficie, il drappeggio, lo spessore del laminato e il metodo di stampaggio richiesti.

Per un componente piatto o relativamente semplice può essere sufficiente una struttura intrecciata regolare. Superfici più complesse possono richiedere una struttura in tessuto che possa seguire lo stampo senza distorsioni eccessive. Se la fibra di carbonio rimane visibile, è necessario considerare anche il modello richiesto durante il taglio e la laminazione.

L'orientamento dell'armatura rimane una considerazione progettuale separata. Un motivo superficiale tessuto non definisce di per sé la direzione primaria del carico strutturale di un composito. Per le parti con carico direzionale specifico, il laminato deve essere progettato in base agli orientamenti delle fibre e alla disposizione degli strati richiesti.

Requisiti della superficie visibile

Quando il tessuto in fibra di carbonio rimarrà visibile, la coerenza tra i pezzi adiacenti diventa importante. La direzione di taglio, la tensione del tessuto e la manipolazione durante la laminazione possono influenzare l'allineamento del modello, in particolare su superfici curve.

Anche la superficie dello stampo e il sistema di resina influenzano l'aspetto dopo la polimerizzazione. Un modello uniforme di tessuto asciutto può comunque produrre un risultato visivo diverso se il flusso di resina, il consolidamento o la finitura superficiale non vengono controllati in modo coerente.

Requisiti strutturali

Per i componenti strutturali, il tessuto deve essere valutato insieme al grado di fibra di carbonio, al sistema di resina, al contenuto di fibre e al programma del laminato. Il motivo Jacquard non deve essere utilizzato come base principale per determinare l'idoneità strutturale.

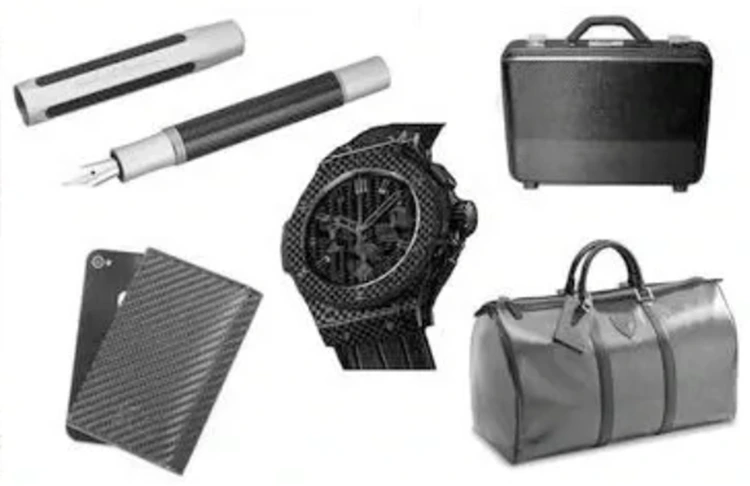

Applicazioni tipiche

Componenti automobilistici

Il tessuto jacquard in fibra di carbonio può essere preso in considerazione per finiture interne visibili, pannelli decorativi, coperture di apparecchiature e altri componenti in cui la superficie tessuta costituisce parte dell'aspetto finito. Le specifiche del tessuto devono essere abbinate alla geometria di formatura e alla finitura superficiale richiesta.

Attrezzatura sportiva

I prodotti sportivi come componenti di biciclette, strutture di racchette, paddle e accessori possono utilizzare tessuto in fibra di carbonio visibile in cui il disegno della superficie viene mantenuto dopo lo stampaggio. Il peso del tessuto richiesto e la struttura del laminato dipendono dal singolo componente.

Apparecchiature elettroniche

Alloggiamenti e strutture di apparecchiature selezionati possono incorporare tessuto in fibra di carbonio quando il materiale soddisfa i requisiti meccanici e dimensionali dell'applicazione. La fibra di carbonio è elettricamente conduttiva, pertanto i requisiti di isolamento ed elettromagnetici dovrebbero essere rivisti laddove il materiale viene utilizzato attorno ad assemblaggi elettronici.

Prodotti compositi personalizzati

Le parti composite personalizzate possono utilizzare il tessuto Jacquard quando è richiesto un particolare motivo tessuto. Prima della produzione, è necessario verificare insieme il modello, il peso del tessuto, le dimensioni, il sistema di resina e il processo di stampaggio anziché specificare il tessuto solo in base all'aspetto.

Informazioni sul materiale

Lavorazione e finitura superficiale

L'aspetto finale di un componente in fibra di carbonio intrecciata è influenzato dall'intero processo di stampaggio. Il posizionamento del tessuto, il flusso di resina, la pressione di consolidamento, la superficie dello stampo e le condizioni di polimerizzazione possono modificare l'aspetto della trama dopo che la parte è stata rilasciata dallo stampo.

Per i componenti con superfici in fibra di carbonio visibili, il tessuto deve essere maneggiato con attenzione durante il taglio e la laminazione. Uno stiramento o un movimento eccessivo possono disturbare la disposizione del filo e causare una distorsione visibile del disegno.

Se dopo lo stampaggio viene applicato un rivestimento trasparente, è necessario considerare anche il suo spessore, le condizioni della superficie e la compatibilità con il composito. L'aspetto finito è quindi determinato dal tessuto e dalle successive fasi di lavorazione piuttosto che dal solo metodo di tessitura.

Considerazioni sulla gestione e sul servizio

Prima dello stampaggio, il tessuto in fibra di carbonio deve essere immagazzinato e maneggiato secondo i requisiti del sistema di materiali applicabile. Una volta incorporato in un composito polimerizzato, le condizioni di servizio sono determinate principalmente dal sistema di resina, dal design del laminato, dall'ambiente operativo e dalle condizioni di carico.

Per i componenti visibili in fibra di carbonio, la pulizia ordinaria dovrebbe evitare abrasioni inutili e sostanze chimiche aggressive che potrebbero intaccare il rivestimento superficiale o la resina. L'esposizione alla temperatura dovrebbe rimanere entro i limiti stabiliti per il sistema composito finito.

I graffi superficiali non indicano necessariamente un cedimento strutturale. Tuttavia, fessurazioni, delaminazioni, danni da impatto significativi o rinforzi esposti dovrebbero essere valutati quando il componente ha una funzione strutturale.

Quando è opportuno ispezionare un componente in fibra di carbonio?

Non esiste un intervallo universale di ispezione o sostituzione per ogni componente composito in fibra di carbonio. Il programma di manutenzione appropriato dipende dalla progettazione del componente, dall'ambiente operativo, dalle condizioni di carico e dai requisiti del produttore.

Particolare attenzione dovrebbe essere prestata ai segnali visibili quali:

· Crepolature del laminato

· Delaminazione o separazione

· Danni da impatto significativi

· Esposizione delle fibre causata da un cedimento della superficie

· Perdita di integrità strutturale

· Grave deterioramento del rivestimento protettivo

Per le parti critiche per la sicurezza, le decisioni di ispezione e sostituzione dovrebbero seguire i requisiti di manutenzione specificati per il prodotto finito piuttosto che una stima generale della durata di servizio.

Domande frequenti

Cos'è il tessuto unidirezionale in fibra di carbonio?

Il tessuto unidirezionale in fibra di carbonio in questa specifica di prodotto utilizza un metodo di tessitura Jacquard per produrre un materiale in fibra di carbonio intrecciato con un motivo superficiale definito. L'esatta disposizione del filato, il peso del tessuto e le caratteristiche strutturali devono essere confermate dalle specifiche del materiale.

In che modo Jacquard è diverso dalla fibra di carbonio twill?

Il twill utilizza un motivo intrecciato diagonale regolare, mentre la tessitura jacquard consente una maggiore variazione nella disposizione dei filati e nel disegno del motivo visibile. La differenza sta principalmente nella costruzione e nell'aspetto del tessuto piuttosto che in una differenza automatica nelle prestazioni meccaniche.

La fibra di carbonio Jacquard è adatta ai compositi strutturali?

Può essere incorporato in parti composite, ma l'idoneità strutturale dipende dal tipo di fibra di carbonio, dal peso del tessuto, dal sistema di resina, dall'orientamento delle fibre e dal design del laminato. Il metodo di tessitura Jacquard da solo non stabilisce le proprietà meccaniche del componente finito.

Il motivo Jacquard è personalizzabile?

La disponibilità del modello dipende dalle specifiche di tessitura e dai requisiti di produzione. Una richiesta personalizzata dovrebbe includere il modello richiesto, il peso del tessuto, le dimensioni e l'applicazione prevista per la valutazione.

È adatto per gli interni automobilistici?

Può essere preso in considerazione per finiture a vista in fibra di carbonio, pannelli, componenti decorativi e altre applicazioni automobilistiche in cui la superficie tessuta fa parte dell'aspetto finito. Il materiale e il processo di stampaggio devono essere controllati rispetto ai requisiti dei componenti.

Quanto dura un composito in fibra di carbonio Jacquard?

Non esiste un unico valore di durata applicabile a ogni parte finita. La durata dipende dal sistema di resina, dalla struttura del laminato, dall'esposizione ambientale, dalla temperatura, dalle condizioni di carico e dalla manutenzione.

Come dovrebbero essere mantenute le parti visibili in fibra di carbonio?

Mantenere la superficie pulita ed evitare abrasioni inutili o sostanze chimiche aggressive. Se è presente un rivestimento protettivo, è necessario monitorarne anche le condizioni poiché il cedimento del rivestimento superficiale può influire sull'aspetto e sulla protezione del composito.

Quando è opportuno sostituire il componente finito?

La sostituzione dovrebbe basarsi sulle condizioni effettive e sui requisiti di manutenzione del componente finito. Crepe, delaminazioni, danni da impatto significativi o perdita di integrità strutturale sono indicatori più rilevanti di un numero fisso di anni di servizio.
