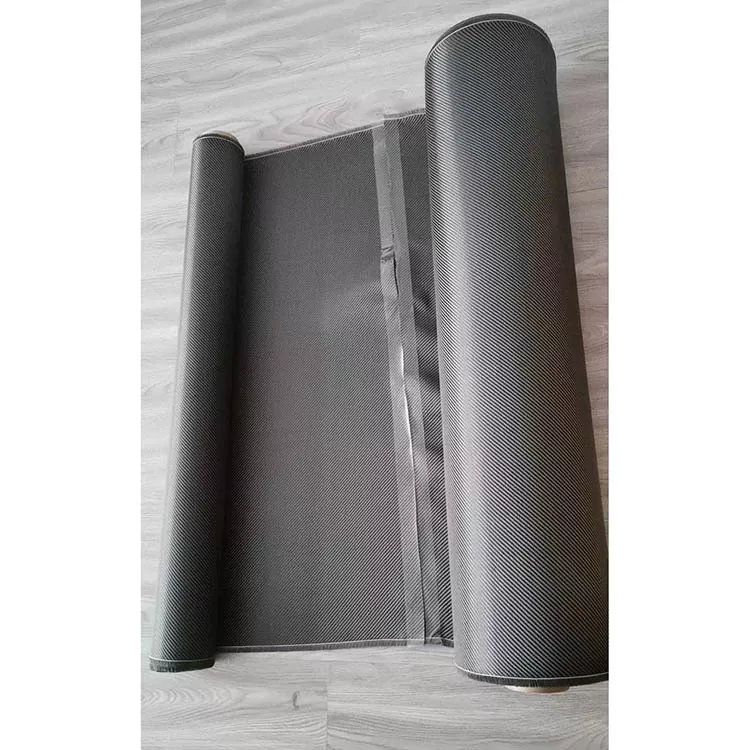

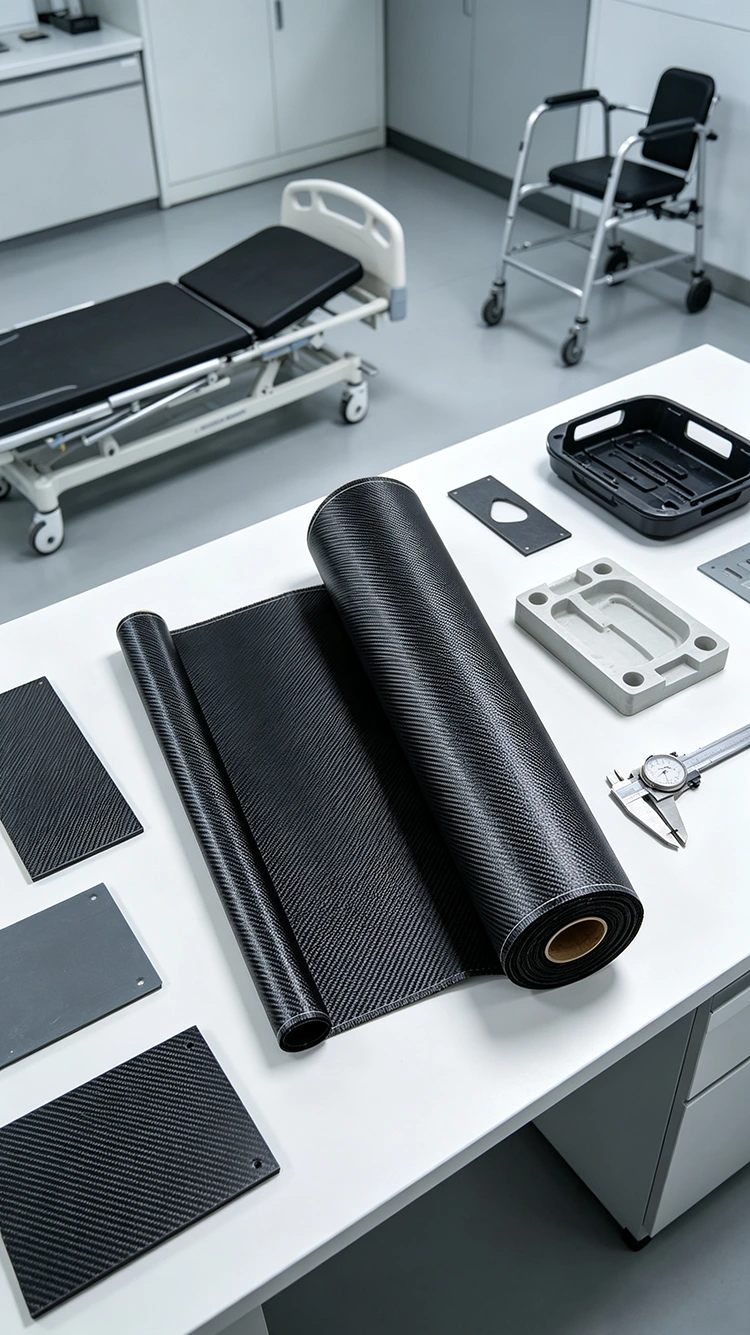

Tessuto in fibra di carbonio con trama twill

Il tessuto in fibra di carbonio Twill Weave è un rinforzo intrecciato in cui i fili di ordito e di trama si intrecciano per formare un motivo superficiale diagonale. Rispetto all'armatura a tela, la struttura dell'intreccio consente un maggiore movimento tra i fili, il che può aiutare il tessuto a seguire curve moderate durante l'avvolgimento. Lo stesso motivo diagonale viene comunemente mantenuto anche sulle parti stampate in cui la superficie in fibra di carbonio è lasciata visibile.

La trama è solo una parte delle specifiche del materiale. Il tipo di fibra di carbonio, il peso areale, il sistema di resina e la struttura del laminato determinano il modo in cui il tessuto contribuisce al composito finito, mentre la geometria dello stampo e il processo di formatura influiscono sul modo in cui può essere gestito durante la produzione.

Cosa cambia la struttura in twill

In una costruzione twill, i punti di intreccio si muovono progressivamente attraverso il tessuto invece di formare il modello ripetuto uno sopra e uno sotto della trama semplice. Ciò conferisce ai filati maggiore libertà di spostarsi l'uno rispetto all'altro quando il tessuto è posizionato su una superficie curva.

La differenza diventa più evidente sulle parti con contorni mutevoli. Un tessuto in grado di accogliere alcuni movimenti sul piano può essere più facile da posizionare attorno a una curva moderata rispetto a una costruzione più strettamente intrecciata. Tuttavia, ciò non significa che tutti i tessuti in twill si drappeggeranno allo stesso modo. La dimensione del filato, il peso del tessuto, la tenuta della trama e la geometria della superficie influiscono tutti sul risultato.

Per raggi stretti o forme tridimensionali profonde, una prova di formatura è utile perché l'increspatura locale o la distorsione del filato possono essere valutate con precisione solo rispetto alla geometria effettiva.

Tessitura diagonale per superfici visibili

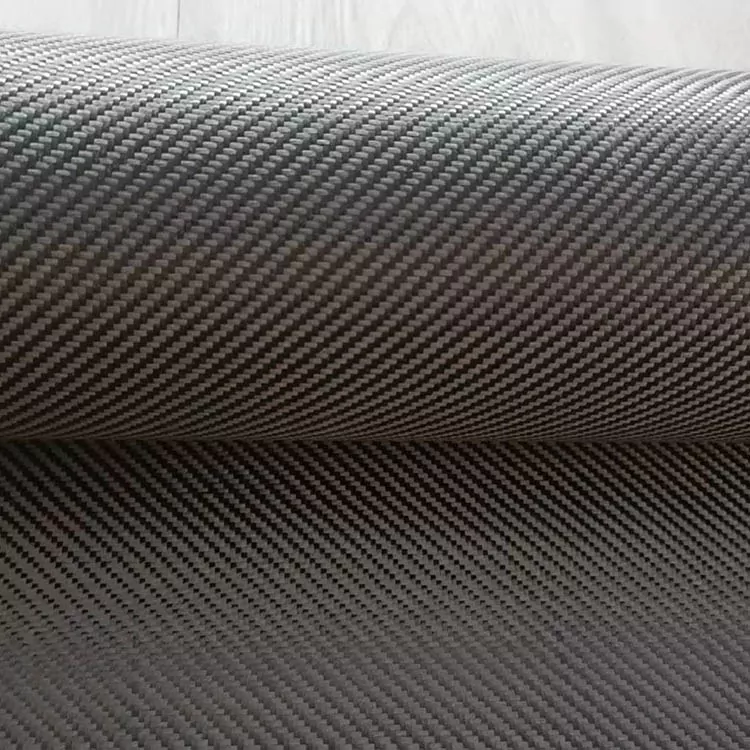

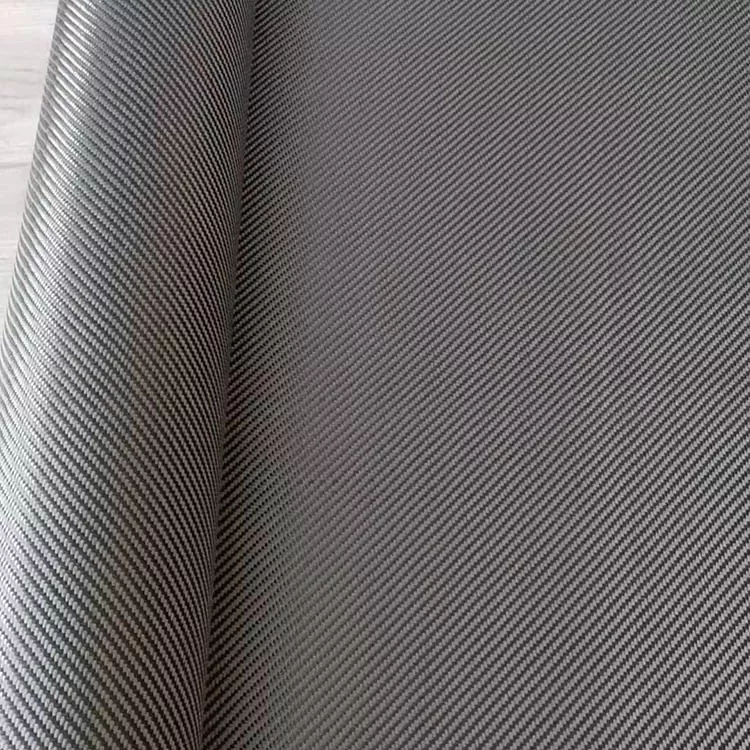

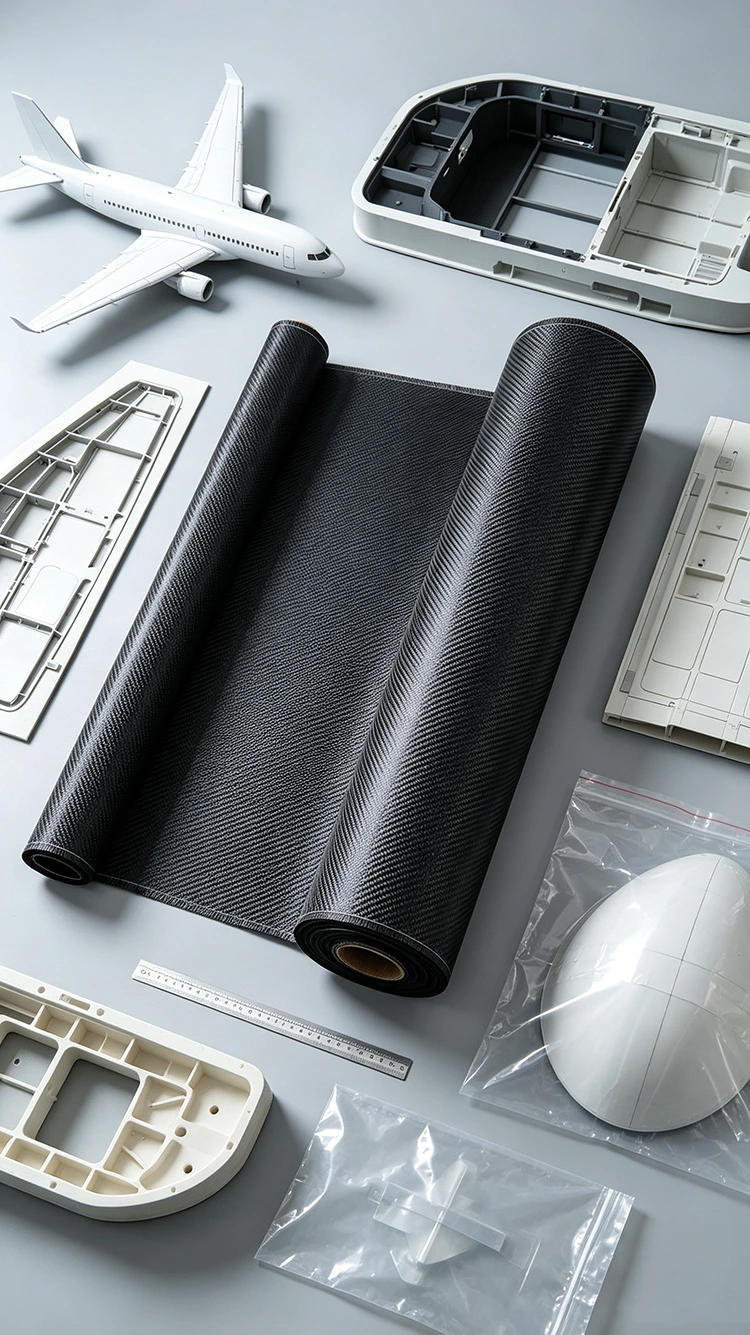

Il motivo diagonale è una delle caratteristiche più riconoscibili del tessuto twill in fibra di carbonio. Quando il laminato polimerizzato è rifinito con un rivestimento trasparente, la trama può rimanere visibile su tutta la superficie del componente.

La direzione del modello deve essere controllata durante il taglio e la laminazione. Se due sezioni di tessuto si incontrano con orientamenti diversi, le linee diagonali non continueranno in modo uniforme attraverso la giunzione. Sui pannelli a vista, è quindi necessario considerare la disposizione di taglio e il posizionamento degli strati prima dello stampaggio.

L'aspetto finale è influenzato anche dalla distribuzione della resina, dal consolidamento e dalla finitura superficiale. Il disegno visto sul tessuto asciutto può cambiare in definizione dopo che il laminato è stato modellato e rivestito.

Utilizzo di Twill su componenti curvi

Il tessuto twill è comunemente utilizzato su componenti che non sono completamente piatti, inclusi pezzi decorativi, alloggiamenti, parti di biciclette, componenti di motociclette e attrezzature sportive.

Il tessuto può essere tagliato come un pezzo più grande quando la superficie è relativamente aperta, oppure diviso in sezioni più piccole dove la geometria cambia in modo più netto. I pezzi più grandi riducono il numero di giunti ma potrebbero richiedere maggiori regolazioni durante la posa. I pezzi più piccoli possono seguire più facilmente i contorni locali, ma i giunti devono essere posizionati con attenzione.

Per una superficie in carbonio visibile, lo schema di taglio dovrebbe tenere conto anche della direzione della trama diagonale. Mantenere lo stesso orientamento tra pezzi adiacenti può essere importante quando è richiesto uno schema visivo continuo.

Specifica

Specifiche dei materiali per la produzione

Il peso del tessuto richiesto viene normalmente considerato insieme allo spessore target del laminato e al metodo di stampaggio. Un peso superficiale inferiore consente di utilizzare più veli singoli, mentre un tessuto più pesante può ridurre il numero di strati necessari per un dato spessore del laminato.

Anche il tipo di fibra di carbonio deve essere specificato separatamente dalla trama. La stessa struttura in twill può essere prodotta con diversi gradi di fibra e le proprietà del composito risultanti non saranno identiche.

La compatibilità con la resina è un'altra considerazione di produzione. La stratificazione a umido, l'infusione sotto vuoto, lo stampaggio a compressione e la lavorazione del preimpregnato presentano requisiti diversi in termini di flusso, consolidamento e movimentazione della resina. Il tessuto dovrebbe quindi essere adattato al processo reale piuttosto che essere specificato solo dal suo aspetto.

Informazioni da fornire per una richiesta di materiale

Una richiesta di produzione è più facile da valutare quando i requisiti materiali di base sono indicati chiaramente. Le informazioni rilevanti includono:

· Struttura in twill

· Grado in fibra di carbonio

· Peso tessuto/GSM

· Larghezza e lunghezza del rotolo richieste

· Spessore target o spessore del laminato

· Sistema in resina

· Processo di stampaggio

· Geometria dei componenti

· Requisiti di superficie visibile

Se il materiale sostituisce un tessuto esistente, è possibile utilizzare come riferimento anche una scheda tecnica o un campione disponibile. Ciò è particolarmente utile quando il nuovo materiale deve adattarsi a un processo di taglio, stratificazione o stampaggio consolidato.

Applicazioni

Il tessuto in fibra di carbonio Twill Weave viene utilizzato in parti composite stampate in cui il tessuto deve accogliere superfici sagomate o fornire un aspetto tessuto definito.

Le applicazioni automobilistiche includono finiture interne, pannelli, coperture e altri componenti in fibra di carbonio. Le parti di biciclette e motociclette possono utilizzare rinforzi in tessuto su sezioni curve dove il tessuto deve seguire la superficie dello stampo.

Anche attrezzature sportive come paddle, racchette e altre strutture stampate possono incorporare il materiale come parte del laminato. Le apparecchiature e gli alloggiamenti industriali possono utilizzare fibra di carbonio intrecciata laddove le proprietà meccaniche e dimensionali richieste possono essere ottenute con il laminato selezionato.

Per alloggiamenti o componenti elettronici situati vicino a gruppi elettrici, è necessario considerare la conduttività elettrica della fibra di carbonio quando si determinano i requisiti di isolamento e messa a terra.

Domande frequenti

Cos'è il tessuto in fibra di carbonio Twill Weave?

È un rinforzo in fibra di carbonio intrecciata realizzato con una struttura intrecciata in twill. La disposizione del filato produce un motivo superficiale diagonale, mentre le specifiche effettive del materiale dipendono dal tipo di fibra di carbonio, dal peso del tessuto e dalla struttura.

In cosa differisce il twill dall'armatura semplice?

Il twill e l'armatura a tela utilizzano diverse sequenze di intreccio dei filati. Il twill ha un motivo diagonale e generalmente consente un maggiore movimento del filo, mentre l'armatura a tela ha una struttura sopra e sotto ripetuta più strettamente. La loro idoneità dipende dalla geometria del componente e dal processo di produzione.

Cosa significa twill 2×2?

2×2 descrive una specifica costruzione in twill in cui i fili passano sopra due e sotto due in una sequenza ripetuta. Se un progetto richiede questa costruzione, la trama dovrebbe essere confermata nelle specifiche del materiale.

È possibile utilizzare il tessuto twill su stampi curvi?

SÌ. Può adattarsi a curve moderate e contorni mutevoli, ma il drappeggio effettivo dipende dal peso del tessuto, dalla struttura del filato e dalla geometria dello stampo. Una prova di formatura è utile per parti complesse o con raggio stretto.

Può essere utilizzato per parti in fibra di carbonio visibili?

SÌ. La trama diagonale può rimanere visibile dopo lo stampaggio e la finitura superficiale. L'orientamento coerente del tessuto durante il taglio e la laminazione è importante quando è richiesto un disegno uniforme.

È possibile personalizzare il peso e le dimensioni del tessuto?

SÌ. Il peso, la larghezza, la lunghezza del tessuto e le relative specifiche possono essere definite in base al componente e al processo di produzione.

Quali informazioni sono necessarie per un preventivo?

Le informazioni utili includono la struttura della trama, il tipo di fibra di carbonio, il GSM, la larghezza, la lunghezza del rotolo, la quantità, l'applicazione e il processo di stampaggio. Per le parti visibili, è necessario specificare anche la finitura superficiale richiesta e la direzione del modello.

È possibile valutare un campione prima della produzione?

La valutazione del campione può essere presa in considerazione quando è necessario verificare la drappeggiatura, la compatibilità della resina, l'aspetto superficiale o il comportamento di lavorazione del tessuto con un metodo di produzione specifico.

La trama in twill significa maggiore resistenza?

No. La sola struttura a trama non stabilisce la resistenza o la rigidità del composito finito. Queste proprietà dipendono dal tipo di fibra di carbonio, dal peso del tessuto, dal sistema di resina, dall'orientamento delle fibre, dal volume delle fibre, dallo spessore del laminato e dalle condizioni di lavorazione.
